Основные элементы сальника набивного

Основные элементы сальника набивного

Устройство сальника набивного

Устройство сальника набивного

Нанесение защитного грунта на сальник

Нанесение защитного грунта на сальник

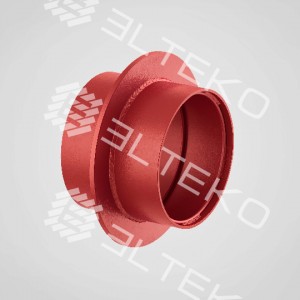

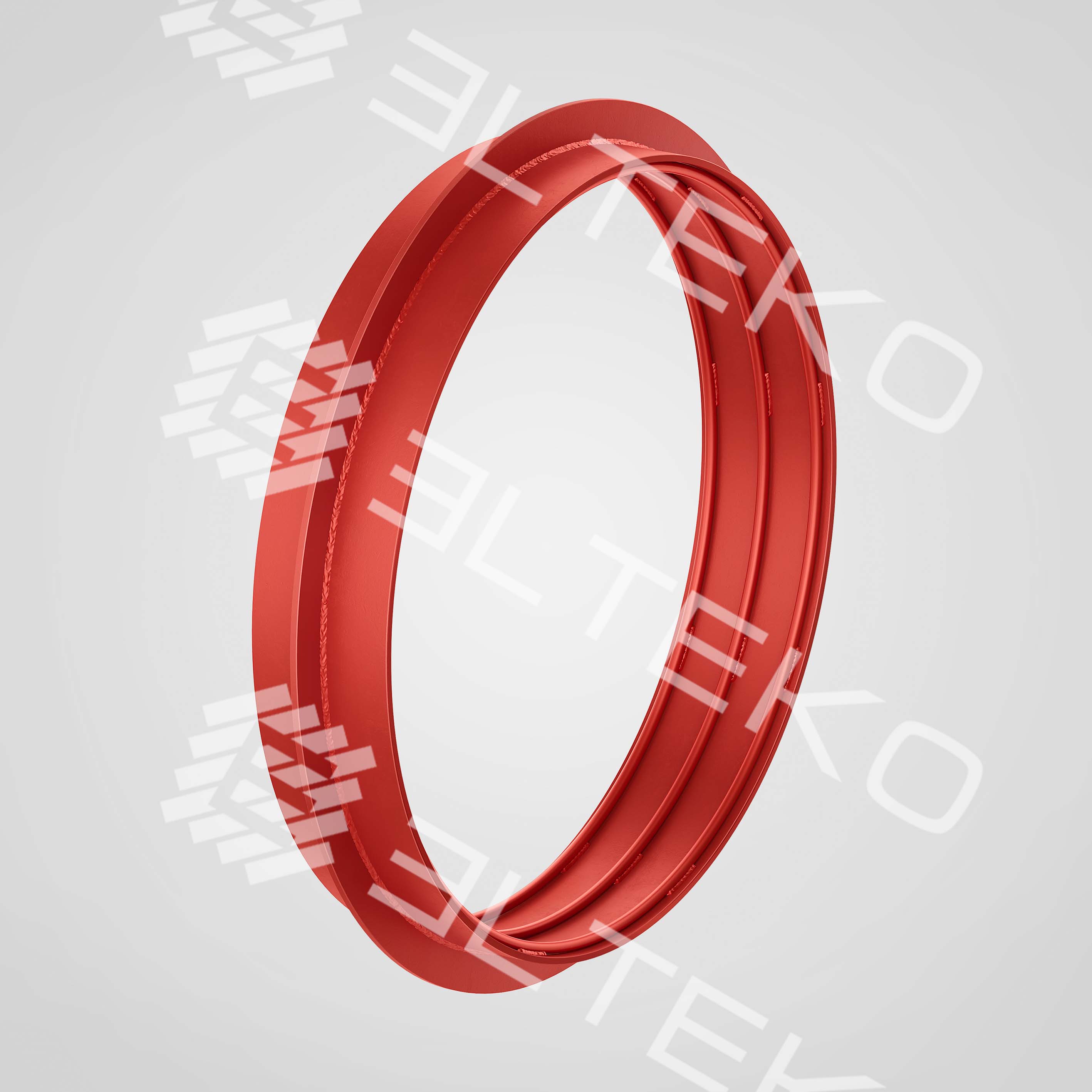

Сальник набивной Серия 5.900-2

Сальник набивной Серия 5.900-2

Установка сальника набивного в опалубку

Установка сальника набивного в опалубку

Бетонирование сальника набивного

Бетонирование сальника набивного

Сальник набивной по серии 5.900-2

Прайс-лист

Назначение и область применения

Сальник набивной по Серии 5.900-2 предназначен для пропуска трубопровода через стены зданий и сооружений. Сальники набивные устанавливаются при влажных и сухих грунтах, для защиты от попадания грунтовых вод внутрь сооружения, а также для предотвращения повреждений стены в процессе эксплуатации систем водоснабжения. Сальники набивные по серии применяются в неагрессивных средах и при умеренной температуре.

В чертежах Серии 5.900-2 "Сальники набивные Ду 50…..1400 для пропуска труб через стены» разработаны сальники с длиной корпуса L=200, 300, 500 и 800 мм для пропуска трубопровода через стены сооружений с условным проходом трубы Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм.

При выборе сальника набивного, толщина стены должна быть равна или меньше длины сальника. Основные параметры имеют обозначение  «Ду» и «L», где Ду -  условный диаметр трубы, L - длина корпуса сальника.

Монтаж сальника

Для предохранения корпуса сальника от смещения его необходимо надежно приварить к проходящей рядом горизонтальной и вертикальной арматуре. После, возможно бетонированние.

Зазор между трубой и корпусом сальника плотно набивается пеньковой прядью с битумной пропиткой, предварительно скрученной в жгут. Битумную пропитку пряди следует производить путем пропитки ее в нефтяном битуме, разведенном в бензине (состав по массе: битума - 5%, бензина – 95%). После пропитки пряди и удаления излишков раствора битума прядь необходимо просушить.

Асбестовое волокно до употреблением распустить и просушить, удалить комки и посторонние примеси. Раствор цемента и асбестовое волокно тщательно перемешать до получения однородной массы перед добавлением воды. Асбоцементная смесь должна быть употреблена до начала схватывания цемента (не позднее 30 мин.). Зачеканку асбоцементной смеси в набивных сальниках 500 мм и более для ускорения процесса должны производить два чеканщика одновременно снизу и сверху трубы.

Оформление заказа

Для правильного оформления заявки на сальники набивные. Необходимо указать следующие данные:

  1. Наружный диаметр пропускаемой трубы через стену или условное Ду (от 50 до 1400);
  2. Толщина стены, перегородки (мм);
  3. Марка стали (ст. 20, 09Г2С, 12Х18Н10Т).



ТМ 89 L-200 Сальники набивные

ТМ 90 L-300 Сальники набивные

ТМ 91 L-500 Сальники набивные

ТМ 92 L-800 Сальники набивные

Cписок исполнений. Ду (условный диаметр трубопровода), L (длина корпуса)

Сальники набивные ТМ 89 L=200 мм

  • Сальник набивной ТМ 89 в наличии!Ду 50 мм, L=200;
  • Сальник набивной ТМ 89-01 в наличии!Ду 80 мм, L=200;
  • Сальник набивной ТМ 89-02 в наличии!Ду 100 мм, L=200;
  • Сальник набивной ТМ 89-03 в наличии!Ду 125 мм, L=200;
  • Сальник набивной ТМ 89-04 в наличии!Ду 150 мм, L=200;
  • Сальник набивной ТМ 89-05 в наличии!Ду 200 мм, L=200;
  • Сальник набивной ТМ 89-06 в наличии!Ду 250 мм, L=200;
  • Сальник набивной ТМ 89-07 в наличии!Ду 300 мм, L=200;
  • Сальник набивной ТМ 89-08 в наличии!Ду 350 мм, L=200;
  • Сальник набивной ТМ 89-09 срок 1-2 дняДу 400 мм, L=200;
  • Сальник набивной ТМ 89-10 срок 1-2 дняДу 500 мм, L=200;
  • Сальник набивной ТМ 89-11 срок 1-2 дняДу 600 мм, L=200;
  • Сальник набивной ТМ 89-12 срок 1-2 дняДу 700 мм, L=200;
  • Сальник набивной ТМ 89-13 срок 1-2 дняДу 800 мм, L=200;
  • Сальник набивной ТМ 89-14 срок 1-2 дняДу 900 мм, L=200;
  • Сальник набивной ТМ 89-15 срок 1-2 дняДу 1000 мм, L=200;
  • Сальник набивной ТМ 89-16 срок 1-2 дняДу 1200 мм, L=200;
  • Сальник набивной ТМ 89-17 срок 1-2 дняДу 1400 мм, L=200;

Прайс-лист

Сальники набивные ТМ 90 L=300 мм

  • Сальник набивной ТМ 90 в наличии!Ду 50 мм, L=300;
  • Сальник набивной ТМ 90-01 в наличии!Ду 80 мм, L=300;
  • Сальник набивной ТМ 90-02 в наличии!Ду 100 мм, L=300;
  • Сальник набивной ТМ 90-03 в наличии!Ду 125 мм, L=300;
  • Сальник набивной ТМ 90-04 в наличии!Ду 150 мм, L=300;
  • Сальник набивной ТМ 90-05 в наличии!Ду 200 мм, L=300;
  • Сальник набивной ТМ 90-06 в наличии!Ду 250 мм, L=300;
  • Сальник набивной ТМ 90-07 в наличии!Ду 300 мм, L=300;
  • Сальник набивной ТМ 90-08 в наличии!Ду 350 мм, L=300;
  • Сальник набивной ТМ 90-09 срок 1-2 дняДу 400 мм, L=300;
  • Сальник набивной ТМ 90-10 срок 1-2 дняДу 500 мм, L=300;
  • Сальник набивной ТМ 90-11 срок 1-2 дняДу 600 мм, L=300;
  • Сальник набивной ТМ 90-12 срок 1-2 дняДу 700 мм, L=300;
  • Сальник набивной ТМ 90-13 срок 1-2 дняДу 800 мм, L=300;
  • Сальник набивной ТМ 90-14 срок 1-2 дняДу 900 мм, L=300;
  • Сальник набивной ТМ 90-15 срок 1-2 дняДу 1000 мм, L=300;
  • Сальник набивной ТМ 90-16 срок 1-2 дняДу 1200 мм, L=300;
  • Сальник набивной ТМ 90-17 срок 1-2 дняДу 1400 мм, L=300;

Прайс-лист

Сальники набивные ТМ 91 L=500 мм

  • Сальник набивной ТМ 91 срок 1-2 дняДу 50 мм, L=500;
  • Сальник набивной ТМ 91-01 срок 1-2 дняДу 80 мм, L=500;
  • Сальник набивной ТМ 91-02 срок 1-2 дняДу 100 мм, L=500;
  • Сальник набивной ТМ 91-03 срок 1-2 дняДу 125 мм, L=500;
  • Сальник набивной ТМ 91-04 срок 1-2 дняДу 150 мм, L=500;
  • Сальник набивной ТМ 91-05 срок 1-2 дняДу 200 мм, L=500;
  • Сальник набивной ТМ 91-06 срок 1-2 дняДу 250 мм, L=500;
  • Сальник набивной ТМ 91-07 срок 1-2 дняДу 300 мм, L=500;
  • Сальник набивной ТМ 91-08 срок 1-2 дняДу 350 мм, L=500;
  • Сальник набивной ТМ 91-09 срок 1-2 дняДу 400 мм, L=500;
  • Сальник набивной ТМ 91-10 срок 1-2 дняДу 500 мм, L=500;
  • Сальник набивной ТМ 91-11 срок 1-2 дняДу 600 мм, L=500;
  • Сальник набивной ТМ 91-12 срок 1-2 дняДу 700 мм, L=500;
  • Сальник набивной ТМ 91-13 срок 1-2 дняДу 800 мм, L=500;
  • Сальник набивной ТМ 91-14 срок 1-2 дняДу 900 мм, L=500;
  • Сальник набивной ТМ 91-15 срок 1-2 дняДу 1000 мм, L=500;
  • Сальник набивной ТМ 91-16 срок 1-2 дняДу 1200 мм, L=500;
  • Сальник набивной ТМ 91-17 срок 1-2 дняДу 1400 мм, L=500;

Прайс-лист

Сальники набивные ТМ 92 L=800 мм

  • Сальник набивной ТМ 92 срок 1-2 дняДу 50 мм, L=800;
  • Сальник набивной ТМ 92-01 срок 1-2 дняДу 80 мм, L=800;
  • Сальник набивной ТМ 92-02 срок 1-2 дняДу 100 мм, L=800;
  • Сальник набивной ТМ 92-03 срок 1-2 дняДу 125 мм, L=800;
  • Сальник набивной ТМ 92-04 срок 1-2 дняДу 150 мм, L=800;
  • Сальник набивной ТМ 92-05 срок 1-2 дняДу 200 мм, L=800;
  • Сальник набивной ТМ 92-06 срок 1-2 дняДу 250 мм, L=800;
  • Сальник набивной ТМ 92-07 срок 1-2 дняДу 300 мм, L=800;
  • Сальник набивной ТМ 92-08 срок 1-2 дняДу 350 мм, L=800;
  • Сальник набивной ТМ 92-09 срок 1-2 дняДу 400 мм, L=800;
  • Сальник набивной ТМ 92-10 срок 1-2 дняДу 500 мм, L=800;
  • Сальник набивной ТМ 92-11 срок 1-2 дняДу 600 мм, L=800;
  • Сальник набивной ТМ 92-12 срок 1-2 дняДу 700 мм, L=800;
  • Сальник набивной ТМ 92-13 срок 1-2 дняДу 800 мм, L=800;
  • Сальник набивной ТМ 92-14 срок 1-2 дняДу 900 мм, L=800;
  • Сальник набивной ТМ 92-15 срок 1-2 дняДу 1000 мм, L=800;
  • Сальник набивной ТМ 92-16 срок 1-2 дняДу 1200 мм, L=800;
  • Сальник набивной ТМ 92-17 срок 1-2 дняДу 1400 мм, L=800;

Прайс-лист
