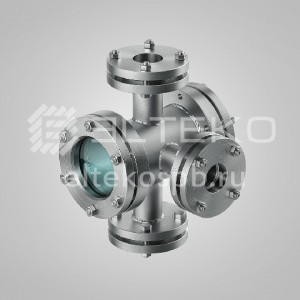

Фонарь смотровой АТК 26-01-1-89

Фонарь смотровой по АТК 26-01-1-89 применяется на трубопроводе в качестве арматуры, главной задачей которой является – визуальный контроль и наблюдение за прохождением технологического продукта по трубопроводу. Важно понимать, что данное оборудование не предоставляет никакой информации о наблюдаемой среде. Только лишь понимание того, присутствует среда в трубопроводе, или нет.

Фонарь не показывает ни температуру среды, ни давление внутри трубопровода, ни другие количественные и качественные показатели. Лишь наличие среды в трубе. Для безошибочного определения факта прохождения среды через фонарь, внутри фонаря устанавливается вертушка. Именно она и сигнализирует своим вращением о движении продукта по трубопроводу.

Устройство смотрового фонаря просто и надежно. Материал исполнения, обеспечивает долговечность и стабильную работу оборудования. Монтаж и эксплуатация не требует сложных производственных операций. Конструкция фонаря предполагает установку смотровых стекол как с одной стороны, так и по сквозному принципу, что улучшает условия визуального контроля.

Работоспособность сохраняется в любом рабочем положении, как при вертикальном, так и при горизонтальном положении. Монтаж на трубопроводе осуществляется с помощью фланцевого или резьбового соединения. Наиболее часто устанавливаются на трубопроводах большого диаметра.



В альбоме АТК 26-01-1-89 разработаны фонари для установки на трубопровод диаметром от 20 до 200 мм. Температура рабочей среды от -20° C до +300°C, с рабочим давлением от 0,04 до 1,6 МПа. По желанию заказчика, фонари изготавливаются из следующих сталей – ст.20, сталь 09Г2С, сталь 12Х18Н10Т и сталь 13ХФА.

При оформлении заявки на фонари смотровые, необходимо указать; рабочее давление, температуру среды и материал изготовления. За исключением случаев, когда в проекте указана точная маркировка.

Средний срок изготовления - 7 рабочих дней с момента оплаты.

К монтажу, эксплуатации и техническому обслуживанию допускаются лица, изучившие устройство фонарей, правила техники безопасности, требования к установке, инструкции по вводу в эксплуатацию, эксплуатации и техническому обслуживанию и имеющие опыт работы с фонарями и трубопроводной арматурой. Срок службы и эксплуатационная исправность фонарей гарантируются в соответствии с требованиями, указанными в эксплуатационной документации. При снятии фонаря с трубопровода его разборку и сборку следует производить в специально оборудованном помещении. При демонтаже фонаря без снятия его с трубопровода должны быть приняты меры по обеспечению чистоты рабочего места и соблюдены требования техники безопасности. Необходимо исключить возможность попадания или попадания во внутреннюю полость фонаря посторонних предметов при разборке и сборке. Рабочая среда, проходящая через фонарь, должна соответствовать стандартам и техническим условиям фонаря. Запрещается эксплуатировать фонарь без эксплуатационной документации.

Приспособление используют для проведения визуального контроля прохождения транспортируемых продуктов по трубопроводу. Трубодеталь облегчает условия эксплуатации. Технические характеристики фланцевых смотровых фонарей

  • Условный проход: от 20 до 200 мм.
  • Рабочие нагрузки: не более 1,6 МПа.
  • Вакуум под остаточным давлением: не менее 0,04 МПа.
  • Рабочая среда: пар, вода, газ, нейтральные, кислые, щелочные потоки.
  • Температура веществ: от -20⁰C до +300⁰C.
  • Изготавливают арматуру из стали.

Материал обеспечивает устойчивость к воздействию коррозионных процессов, высокие прочностные и механические свойства. Устройство состоит из: корпуса (патрубков); стекла; фланцев, крепежных единиц (болтов, гаек). Требования к материалам, их испытания, условия применения отвечают нормам ОСТ 26-291. Готовые изделия осматривают на соответствие рабочим чертежам, отсутствие трещин, пузырей, ржавчины, других внешних образований. Подвергают гидроиспытаниям на прочность.

Перечень исполнений фонарей смотровых АТК 26-01-1-89:

  • Фонарь 1-1-20-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-32-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-50-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-80-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-100-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-150-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-200-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-250-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-1-300-0,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-20-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-32-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-50-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-80-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-100-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-150-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-200-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-250-1,6-1-20 АТК 26-01-1-89
  • Фонарь 1-2-300-1,6-1-20 АТК 26-01-1-89



Фонарь смотровой трубопроводный АТК 26-01-1-89.

Типы и основные параметры смотровых фонарей

Тип фонаря

Наименование

Давление условное, МПа

Температура, °С

Проход условный, мм

1

Прямоточные с плоскими стеклами

0,6

от – 40 до + 200 для нейтральных и кислых сред; от – 40 до + 100 для щелочных сред

20-300

1,6

2

Угловые с плоскими стеклами

0,6

от – 40 до + 200 для нейтральных и кислых сред; от – 40 до + 100 для щелочных сред

20-80

1,6

3

Прямоточные трубчатые

0,6

От -50 до + 100 для кислых и щелочных сред

20

0,6

32

0,5

50

0,4

80

0,3

100

0,2

150
