Сальники для инженерных сетей Cерия 3.903 кл-13
Сальники металлические по Серии 3.903 кл-13 для инженерных сетей широко применяются при строительстве магистральных трубопроводов в ППУ и других видов изоляции, а также для прокладки инженерных коммуникаций при проходе сквозь стены тепловых камер и других железобетонных сооружений. Сальники по серии 3.903 кл-13 востребованы как при строительстве объектов промышленного назначения, так и при возведении объектов жилого сектора.
Сальник должен быть выбран так, чтобы толщина стены была равна или меньше длины корпуса сальника. Для предохранения корпуса сальника от смещения его необходимо надежно закрепить и приварить к проходящей рядом горизонтальной и вертикальной арматуре. Для фиксации сальника с арматурой, достаточно будет нескольких точек сварки в местах соприкосновения.
Все продукция отвечаем высоким стандартам качества, сопровождается необходимыми сертификатами на материалы и паспортами на изделия.
Серия 3.903 кл-13 разработана для труб диаметром от 50 до 1400 мм. Длина сальника фиксированная и равна 450 мм. Материал изготовления: сталь 20, сталь 45. Набивочный материал, состав для изготовления зачеканки и замазки в комплект продукции не входят.

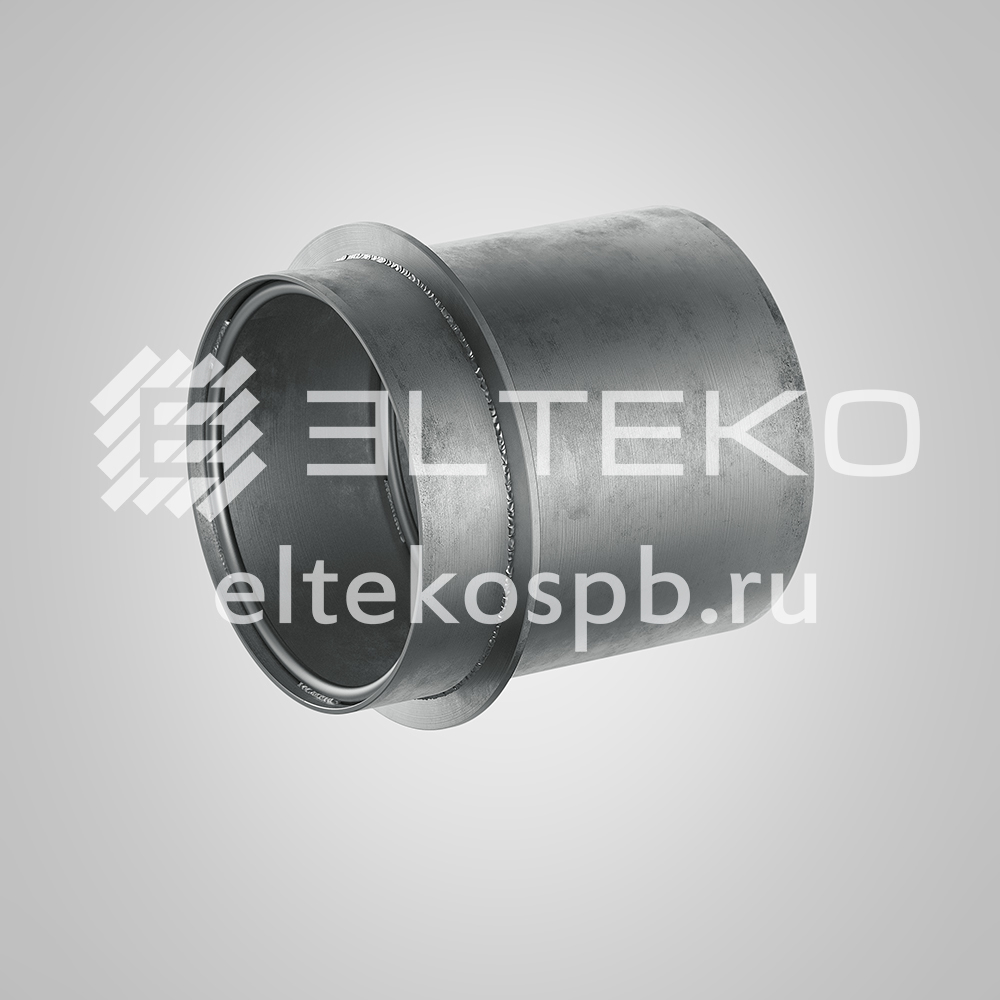

Cальник для инженерных сетей по Серии 3.903 кл-13 представляет собой металлическую гильзу внутри которой монтируются стопорные кольца, а снаружи упорное кольцо для предотвращения смещения корпуса сальника из монолита стены.
Основным материалом для данных изделий является стальной сплав 20. Его применяют в местах, где детали тяжело обслуживать или обслуживание невозможно из-за отсутствия прямого доступа. По стойкости к коррозии, отслоению и образованию раковин в агрессивных средах она схожа с серым чугуном. Для усиления стойкости возможна дополнительная обработка в виде промасливания, окрашивания или эмалирования поверхности. Сплав характеризуется повышенным содержанием углерода, но он не обладает хрупкость.
В основе сальника 3.903 для тепловых сетей лежит полый корпус, изготовленный из фрагмента горячекатаной бесшовной трубы. Внутри для удержания набивки присутствуют специальные кольца, навариваемые сплошным швом на поверхность. Они также служат точками опоры для фиксации трубопровода. Снаружи приваривается кольцо из металла большой толщины, служащее монтажным зацепом и ребром жёсткости одновременно. В зависимости от длины корпуса количество внутренних и внешних элементов может быть увеличено. Набивка, зачеканка и замазка в комплект поставки не входят. Поставляется исключительно металлоконструкция. Без сальниковой набивки.
Вся продукция покрывается защитным слоем грунта ГФ-021. Это позволяет увелить срок службы сальника и защитить стену и корпус сальника от коррозии. Средний срок изготовления сальников для инженерных сетей по серии 3.903 кл - 13 порядка 5 рабочих дней.
При оформлении заказа на сальники для инженерных сетей по серии 3.903 кл-13 следует учесть, что длина сальников по этой серии фиксированная и равна 450 мм. Поэтому, достаточно в заявке указать условный диаметр сальника. Этого будет достаточно.
Таблица условных диаметров и размеров сальников по Серии 5.903 кл-13
| Условный проход Ду | Спецификация на 1 сальник | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба | Кольцо | Круг | Масса корпуса сальника, кг | |||||||||
| ГОСТ см. пункт 8 | Сталь прокатн. ГОСТ 19903-74 | Сталь горячекатан. Круглая ГОСТ 2590-71 | ||||||||||
| поз. 1 | поз.2 | поз.3 | ||||||||||
| Д, мм | Ϭ, мм | А, мм | Масса, кг | Д на р., мм | Д вн., мм | Масса, кг | d, мм | l в разв. виде, мм | Кол., шт. | Масса, кг | ||
| 50 | 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 350,0 | 3 | 0,2 | 9,4 |
| 80 | 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 380,0 | 3 | 0,3 | 9,5 |
| 100 | 159 | 4,5 | 450 | 7,7 | 226 | 161 | 1,5 | 6 | 410,0 | 3 | 0,3 | 9,5 |
| 125 | 219 | 4,5 | 450 | 10,7 | 287 | 222 | 1,9 | 6 | 570,0 | 3 | 0,4 | 13,0 |
| 150 | 273 | 5,0 | 450 | 15,1 | 341 | 276 | 2,5 | 10 | 690,0 | 3 | 1,3 | 18,9 |
| 200 | 325 | 6,0 | 450 | 21,6 | 393 | 328 | 2,9 | 10 | 850,0 | 3 | 1,6 | 26,1 |
| 250 | 377 | 6,0 | 450 | 25,1 | 445 | 380 | 3,3 | 10 | 1010,0 | 3 | 1,9 | 30,3 |
| 300 | 426 | 6,0 | 450 | 32,5 | 494 | 429 | 3,7 | 16 | 1170,0 | 3 | 5,5 | 41,7 |
| 350 | 530 | 6,0 | 450 | 35,4 | 598 | 533 | 4,5 | 16 | 1390,0 | 3 | 6,6 | 46,5 |
| 400 | 530 | 6,0 | 450 | 35,4 | 598 | 533 | 4,5 | 16 | 1480,0 | 3 | 7,0 | 46,9 |
| 500 | 630 | 6,0 | 450 | 42,2 | 733 | 633 | 8,5 | 16 | 1590,0 | 3 | 8,5 | 59,2 |
| 600 | 720 | 6,0 | 450 | 48,2 | 823 | 723 | 9,6 | 16 | 2080,0 | 3 | 9,8 | 67,6 |
| 700 | 820 | 6,0 | 450 | 54,5 | 923 | 823 | 10,8 | 16 | 2390,0 | 3 | 11,3 | 76,6 |
| 800 | 920 | 6,0 | 450 | 61,1 | 1023 | 923 | 12,1 | 16 | 2700,0 | 3 | 12,8 | 86,0 |
| 900 | 1020 | 6,0 | 450 | 67,9 | 1123 | 1023 | 12,9 | 16 | 3020,0 | 3 | 14,3 | 95,1 |
| 1000 | 1120 | 6,0 | 450 | 74,6 | 1223 | 1123 | 15,4 | 16 | 3330,0 | 3 | 15,8 | 105,8 |
| 1200 | 1320 | 6,0 | 450 | 87,9 | 1425 | 1325 | 17,3 | 16 | 3960,0 | 3 | 18,7 | 123,9 |
| 1400 | 1580 | 6,0 | 450 | 101,2 | 1625 | 1525 | 18,7 | 16 | 4590,0 | 3 | 21,7 | 142,6 |
