Сальник нажимной С-1 по серии 5.905-26.08

Форма заказа

Сальник нажимной С-1 по серии 5.905-26.08 (описание и инструкция по монтажу)

Сальники на складе в Санкт-Петербурге!
Клиентам из Москвы доставка за 1 день!

(в регионы отправка через ТК Деловые Линии, ПЭК)

ОТДЕЛ ПРОДАЖ zakaz@eltekospb.ru

тел. +7 (921) 930-50-20 (WhatsApp)

Лучшая цена на рынке! Работаем с 2009 года!

Таблица подбора сальников нажимных С-1 по серии 5.905-26.08

Обозначение	Наружный диаметр проходящего трубопровода, Дн, мм	Основные размеры сальника						Масса сальника, кг при L, м
Обозначение	Наружный диаметр проходящего трубопровода, Дн, мм	D1	D2	D3	D4	D5	d	0,3	0,4	0,5	0,6
5.905-26.08.1-7.00	57	87	170	130	72	59	М16	7,54	8,40	9,26	10,12
5.905-26.08.1-7.01	76	106	188	148	100	78		9,00	10,04	11,08	12,12
5.905-26.08.1-7.02	89	119	200	160	102	91		10,42	11,60	12,78	13,94
5.905-26.08.1-7.03	*108*	138	220	188	120	110		12,14	13,44	14,76	16,08
5.905-26.08.1-7.04	*159*	188	300	240	172	162		18,96	20,80	22,66	24,52
5.905-26.08.1-7.05	*219*	246	345	300	232	222		25,28	27,70	30,10	32,54
5.905-26.08.1-7.06	*273*	306	400	360	292	278		31,58	34,60	37,60	34,64
5.905-26.08.1-7.07	*325*	358	450	410	344	330		54,44	49,04	52,50	55,96

Сальник нажимной С-1 по серии 5.905-26.08 - это вид металлоконструкций который применяется при строительстве инженерных коммуникаций. К таковым можно отнести канализации, водопроводов и теплотрассы проходящие через стены зданий и сооружений. Нажимные сальники С-1 могут применяться при бесканальной прокладке и прокладке трубопроводов в железобетонных каналах. Наша компания более 10 лет изготавливает сальники нажимные по серии 5.905.26.04 конструкций С 1 и С 3 и С-6.

ПРИМЕР ОБОЗНАЧЕНИЯ САЛЬНИКА С-1 ПРИ ОФОРМЕЛНИИ ЗАКАЗА:

Сальник нажимной С-1 5.905-26.04 07 L-300 мм

Изделие имеет следующие характеристики: С-1 конструкция сальника - тип "нажимной" ; 5.905-26.04 –отраслевой стандарт; "07" - шифр диаметра пропускаемой трубы 325 мм ; L - длина сальника 300 мм (длина сальника не может быть короче толщины стены в месте установки сальника).

Компания ЭЛТЕКО гарантирует соответствие нажимных сальников С-1 требованиям соответствующего стандарта (серия 5.905-26.08) при соблюдении потребителем правил монтажа и хранения изделия (в соответствии с настоящим стандартом). Гарантийный срок эксплуатации - 12 месяцев со дня поставки изделия заказчику. На изделие предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу). Сроки изготовления нажимных сальников С-1 в нашей компании самые минимальные и составляют в среднем 1-2 рабочих дня в зависимости от загруженности производства, также вы можете ознакомиться с ценами в прайс-листе или уточнить актуальную цену у наших менеджеров по телефону. Мы оперативно ответим на ваши вопросы и сопроводим заказ с момента поступления заявки до момента отгрузки товара на склад покупателя.

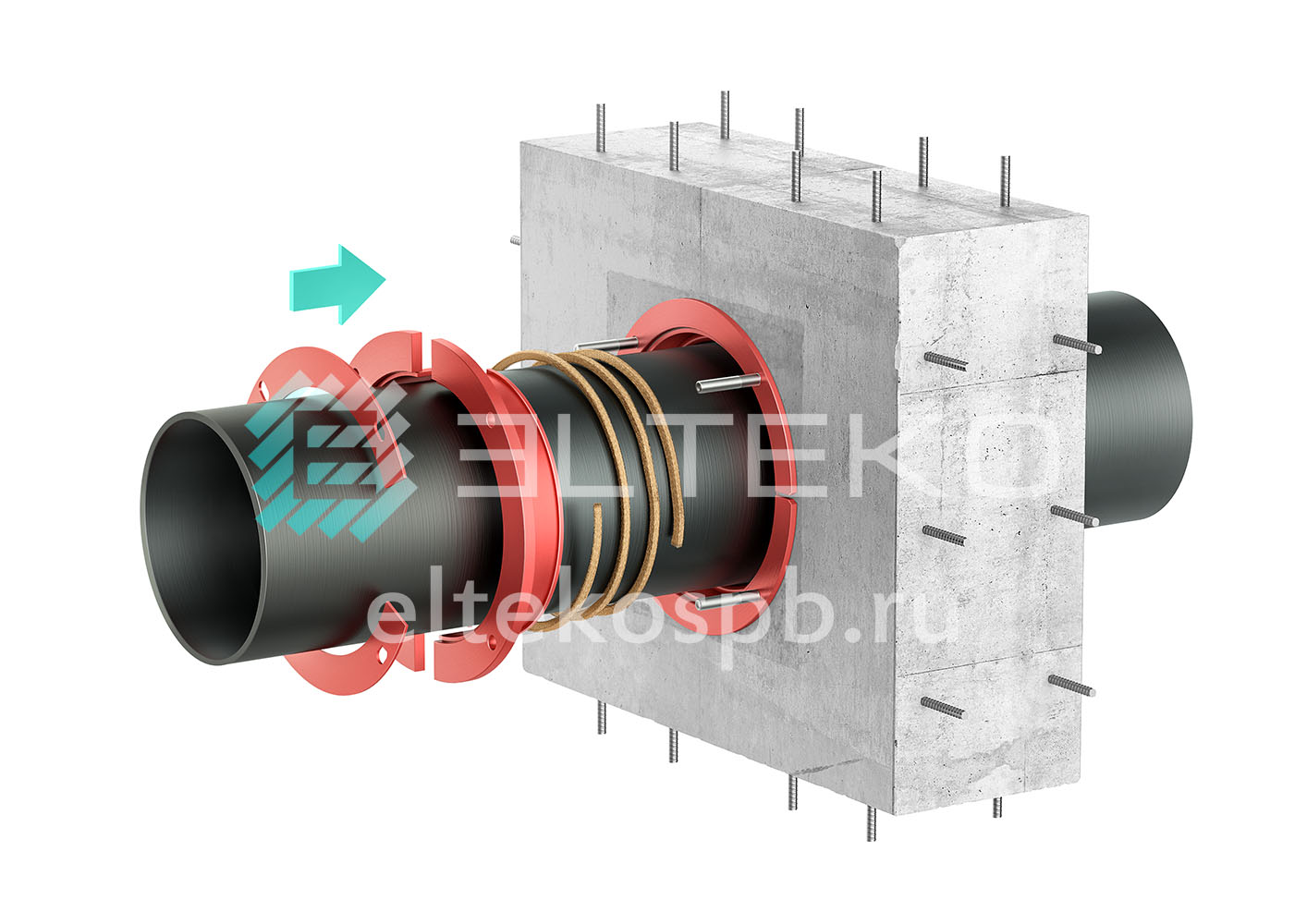

Сальник нажимной С-1 по серии 5.905-26.08 монтаж

Сальники нажимные С-1 по серии 5.905-26.08 разработаны для труб с наружным диаметром 22, 38, 45, 57, 76, 89, 108, 159, 219, 273 и 325 мм. Длина корпуса может составлять L 300, 400, 500 и 600 мм. Уплотнение вводов инженерных коммуникаций (теплотрассы, водопровода, канализации, электрического кабеля, кабеля связи) в стенах подвалов (цокольных этажей) или в фундаментах зданий и сооружений осуществляется с применением нажимных сальников (С-1, С-3, С-6). Благодаря команде профессионалов качество нашей продукции является эталонным на всем рынке строительного оборудования по всей РФ.

Применяются нажимные сальники С-1 при строительстве, реконструкции и эксплуатации инженерных коммуникации, проходящих через стены подвалов (цокольных этажей) или фундаменты здании, для бесканальной прокладке труб и других коммуникаций через стены, например, трубопроводы водопровода, трубопроводы канализации, трубопроводы тепловых сетей, а также при прокладке кабелей. За 10 лет работы на рынке оборудования, наша компания произвела больше 10 000 сальник для теплосетей.

Сальник нажимной С-1 по серии 5.905-26.08 применяется при уплотнении вводов инженерных коммуникации в местах, где есть угроза проникновения грунтовых вод. Конструкция нажимного сальника С-1 подразумевает монтаж на уже имеющийся трубопровод. Сальник нажимной С-1 по серии 5.905-26.08 предназначен для всех типов коммуникаций, за исключением теплотрасс, для существующих зданий и сооружений исключающих просадку фундаментов, учитывая невозможность подтопления водой и при сейсмичности до 6 баллов. Применяются в умеренном и холодном климате.

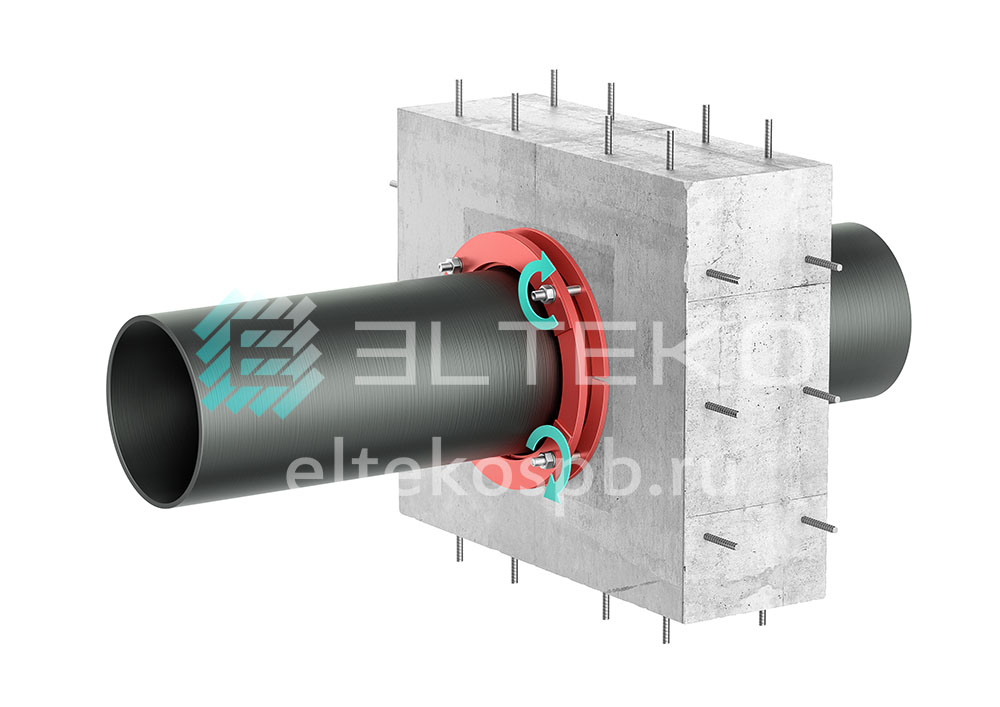

Сальник нажимной С-1 по серии 5.905-26.08 установка

Сальники нажимные С-1 по серии 5.905-26.08 используются при проектировании, монтаже, ремонте и эксплуатации инженерных систем, установка которых подразумевает прохождение через стены цокольных этажей или через фундамент здания. К таковым относят: Нажимные сальники С-1, С-3, С-6 предназначены для уплотнения вышеуказанных инженерных коммуникаций в стенах цокольных этажей и подвалов, а также в фундаменте здания. Использования данных сальников возможно в любых коммуникациях существующих зданиях.

Сальники предназначены для монтажа в существующие системы коммуникации. Соответственно корпус изделия выполняется в виде разъемной конструкции, по завершению монтажа которой соединение с элементом коммуникации фиксируется посредством газосварки или электродуговой ручной сварки. После того как конструкция надежна сварена, ее помещают в заранее приготовленное "окно" в арматуре и надежно приваривают к рядом проходящей опалубке.

Для рекомендуемых коммуникаций корпус сальника выполняется в виден цельной конструкции только в случае, если имеется возможность предварительно (а также после монтажа в фундамент здания) надеть на коммуникацию стены с дальнейшим протаскиванием элементов коммуникации. В случае строительства корпус сальника желательно использовать в качестве закладной детали. Корпуса сальников моделей С-1 и С-4 выполняются из листа, а сальников моделей С-2 и С-3 – из труб. Монтаж сальников исключена автономная работа сальникового устройства и фундамента здания. Вместе они представляют собой единое целое, их просадка осуществляется совместно, в то время как монтаж компенсирующих устройств выполняется за периметром фундамента как с внешней, так и с внутренней его стороны. Компенсирующее устройство в обязательном порядке выполняется в соответствии с имеющимися нормативными правилами. Вся готовая продукция покрывается несколькими слоями защитного покрытия ГФ-021.

Сальник нажимной с точки зрения конструкции значительно отличается от набивного. Комплектация изделия включает в себя корпус, набивку, грундбуксу для поджатия набивки между корпусом сальника и трубой, а также необходимые для сборки и монтажа крепежные детали. Набивка выбирается исходя из специфики эксплуатации трубопроводной системы:

резиновый шнур или графитированные лубяные волокна для трубопроводов с технической водой;
хлопчатобумажная набивка для трубопроводов с питьевой водой.

В обоих случаях оплетение сердечника однослойное, герметизация набивки осуществляется посредством грундбуксы. В каждом конкретном случае сальник выбирается таким образом, чтобы толщина стены не превышала длины корпуса изделия.

Сальник нажимной С-1 по серии 5.905-26.08 набивка

На всю изготавливаемую продукцию наша компания предоставляем полный пакет сопроводительных документов. В пакет документов входят паспорт качества, сертификат на использованный при изготовления сальника металл. На всю продукцию предоставляем гарантийный срок эксплуатации. Если у вас возникли вопросы при оформления заявки, вы можете позвонить нам и мы ответим оперативно на все ваши вопросы. Лучшие условия по ценам и срокам только у нас! Приглашаем к сотрудничеству все монтажные и строительные организации страны.
