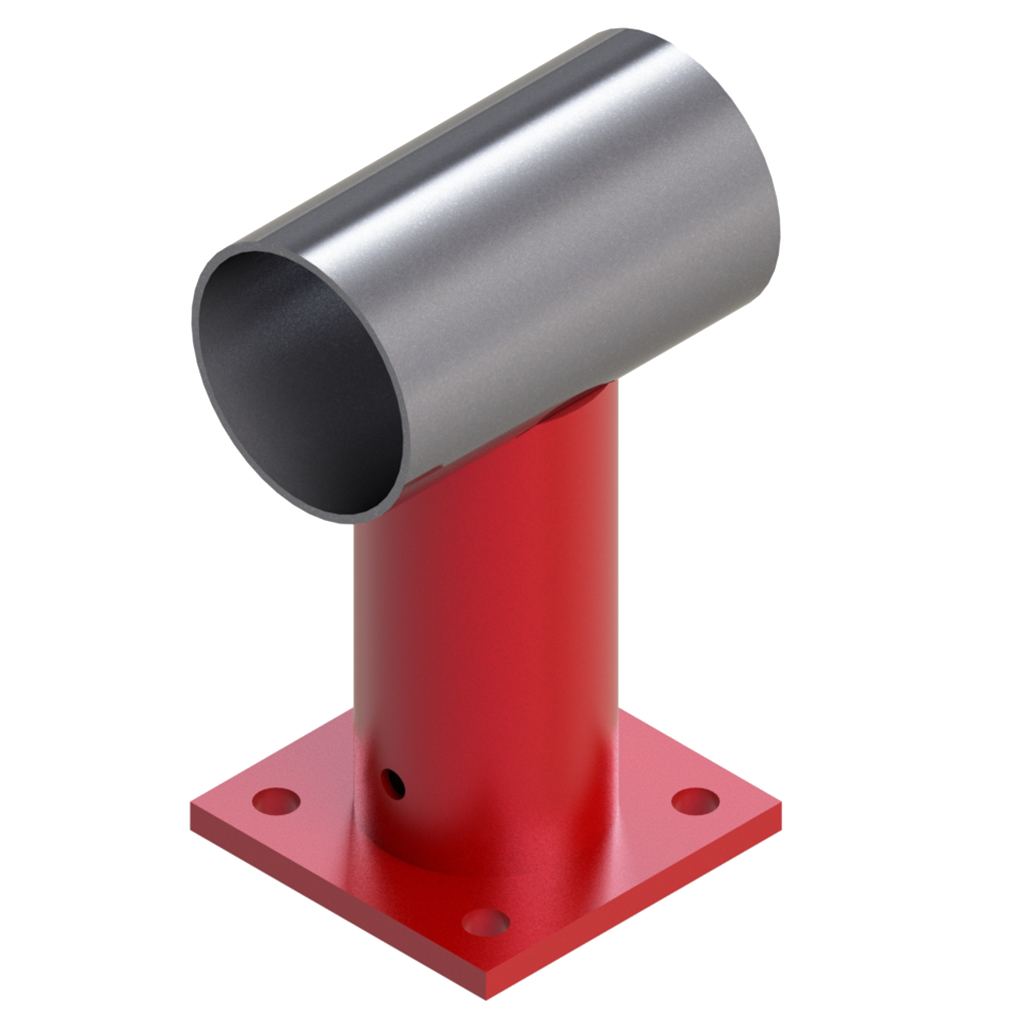

Опора трубчатая. Тип ТР
Опоры трубчатые ОСТ 36-146-88. Тип ТР
Опора трубопровода тип ТР по ОСТ 36-146-88 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Исполнение | Патрубок диаметр, мм | Толщина стенки патрубка S,мм. | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|
| 57-ТР-А1 | А1 | 57 | 3 | 100 | 1,4 | 270 р. |
| 57-ТР-А2 | А2 | 57 | 3 | 150 | 1,6 | 300 р. |
| 57-ТР-Б1 | Б1 | 57 | 3 | 100 | 0,5 | 230 р. |
| 57-ТР-Б2 | Б2 | 57 | 3 | 150 | 0,7 | 240 р. |
| 76-ТР-А1 | А1 | 57 | 3 | 100 | 1,4 | 270 р. |
| 76-ТР-А2 | А2 | 57 | 3 | 150 | 1,6 | 300 р. |
| 76-ТР-Б1 | Б1 | 57 | 3 | 100 | 0,5 | 230 р. |
| 76-ТР-Б2 | Б2 | 57 | 3 | 150 | 0,7 | 240 р. |
| 89-ТР-А1 | А1 | 76 | 3 | 100 | 1,9 | 350 р. |
| 89-ТР-А2 | А2 | 76 | 3 | 150 | 2,2 | 410 р. |
| 89-ТР-Б1 | Б1 | 76 | 3 | 100 | 0,7 | 230 р. |
| 89-ТР-Б2 | Б2 | 76 | 3 | 150 | 1 | 280 р. |
| 108-ТР-А1 | А1 | 76 | 3 | 100 | 1,9 | 350 р. |
| 108-ТР-А2 | А2 | 76 | 3 | 150 | 2,2 | 410 р. |
| 108-ТР-Б1 | Б1 | 76 | 3 | 100 | 0,7 | 230 р. |
| 108-ТР-Б2 | Б2 | 76 | 3 | 150 | 1 | 280 р. |
| 133-ТР-А1 | А1 | 108 | 4 | 100 | 3,2 | 580 р. |
| 133-ТР-А2 | А2 | 108 | 4 | 150 | 3,8 | 650 р. |
| 133-ТР-Б1 | Б1 | 108 | 4 | 100 | 1,3 | 270 р. |
| 133-ТР-Б2 | Б2 | 108 | 4 | 150 | 1,9 | 350 р. |
| 159-ТР-А1 | А1 | 108 | 4 | 100 | 3,2 | 580 р. |
| 159-ТР-А2 | А2 | 108 | 4 | 150 | 3,8 | 650 р. |
| 159-ТР-Б1 | Б1 | 108 | 4 | 100 | 1,3 | 270 р. |
| 159-ТР-Б2 | Б2 | 108 | 4 | 150 | 1,9 | 350 р. |
| 219-ТР-А1 | А1 | 159 | 6 | 100 | 7,0 | 1 240 р. |
| 219-ТР-А2 | А2 | 159 | 6 | 150 | 8,8 | 1 540 р. |
| 219-ТР-Б1 | Б1 | 159 | 6 | 100 | 3,0 | 540 р. |
| 219-ТР-Б2 | Б2 | 159 | 6 | 150 | 4,3 | 780 р. |
| 273-ТР-А1 | А1 | 159 | 6 | 100 | 7,0 | 1 240 р. |
| 273-ТР-А2 | А2 | 159 | 6 | 150 | 8,8 | 1 540 р. |
| 273-ТР-Б1 | Б1 | 159 | 6 | 100 | 3,0 | 540 р. |
| 273-ТР-Б2 | Б2 | 159 | 6 | 150 | 4,3 | 780 р. |
| 325-ТР-А1 | А1 | 219 | 6 | 100 | 12,9 | 2 220 р. |
| 325-ТР-А2 | А2 | 219 | 6 | 150 | 14,7 | 2 510 р. |
| 325-ТР-Б1 | Б1 | 219 | 6 | 100 | 4,3 | 780 р. |
| 325-ТР-Б2 | Б2 | 219 | 6 | 150 | 6,1 | 1 080 р. |
| 377-ТР-А1 | А1 | 273 | 8 | 100 | 20,2 | 3 360 р. |
| 377-ТР-А2 | А2 | 273 | 8 | 150 | 23,2 | 3 840 р. |
| 377-ТР-Б1 | Б1 | 273 | 8 | 100 | 7,5 | 1 320 р. |
| 377-ТР-Б2 | Б2 | 273 | 8 | 150 | 10,5 | 1 830 р. |
| 426-ТР-А1 | А1 | 273 | 8 | 100 | 20,2 | 3 360 р. |
| 426-ТР-А2 | А2 | 273 | 8 | 150 | 23,2 | 3 840 р. |
| 426-ТР-Б1 | Б1 | 273 | 8 | 100 | 7,5 | 1 320 р. |
| 426-ТР-Б2 | Б2 | 273 | 8 | 150 | 10,5 | 1 830 р. |
| 530-ТР-А1 | А1 | 325 | 8 | 100 | 34,1 | 5 490 р. |
| 530-ТР-А2 | А2 | 325 | 8 | 150 | 37,7 | 6 080 р. |
| 530-ТР-Б1 | Б1 | 325 | 8 | 100 | 9,1 | 1 590 р. |
| 530-ТР-Б2 | Б2 | 325 | 8 | 150 | 12,8 | 2 220 р. |
| 630-ТР-А1 | А1 | 426 | 10 | 100 | 60,4 | 9 500 р. |
| 630-ТР-А2 | А2 | 426 | 10 | 150 | 66,3 | 10 420 р. |
| 630-ТР-Б1 | Б1 | 426 | 10 | 100 | 16,7 | 2 780 р. |
| 630-ТР-Б2 | Б2 | 426 | 10 | 150 | 22,6 | 3 750 р. |
