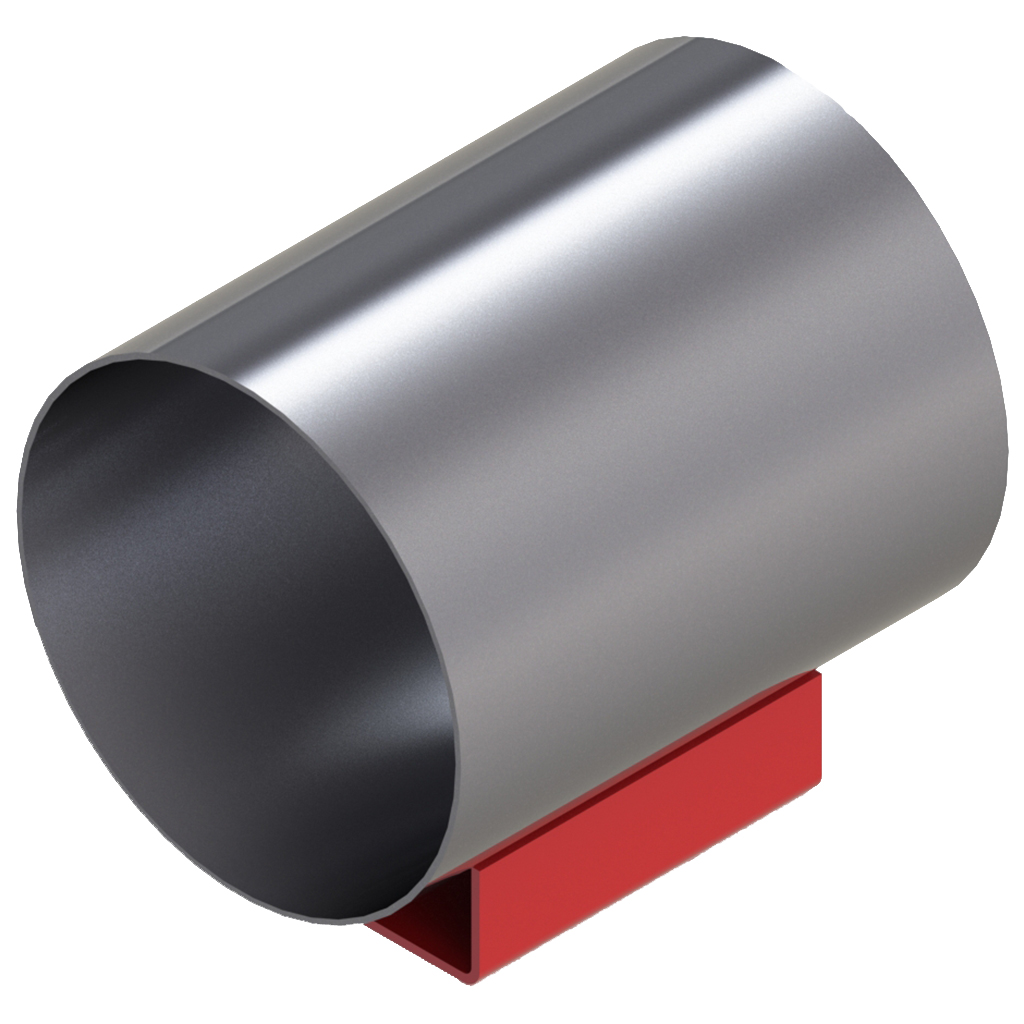

Опора швеллерная приварная. Тип ШП
Опоры швеллерные приварные ОСТ 36-146-88. Тип ШП
Опора трубопровода тип ШП по ОСТ 36-146-88 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| Обозначение | Исполнение | Длина, мм | № швеллера | Высота до снования трубопровода Н, мм. | Масса, кг. | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|
| 57-ШП-А1 | А1 | 100 | 5 | 17 | 0,5 | 160 р. |
| 57-ШП-А2 | А2 | 200 | 5 | 17 | 1,0 | 180 р. |
| 76-ШП-А1 | А1 | 100 | 5 | 23 | 0,5 | 160 р. |
| 76-ШП-А2 | А2 | 200 | 5 | 23 | 1,0 | 180 р. |
| 89-ШП-А1 | А1 | 100 | 8 | 15 | 0,7 | 170 р. |
| 89-ШП-А2 | А2 | 200 | 8 | 15 | 1,4 | 240 р. |
| 108-ШП-А1 | А1 | 100 | 8 | 22 | 0,7 | 170 р. |
| 108-ШП-А2 | А2 | 200 | 8 | 22 | 1,4 | 240 р. |
| 133-ШП-А1 | А1 | 100 | 10 | 23 | 0,9 | 180 р. |
| 133-ШП-А2 | А2 | 250 | 10 | 23 | 2,1 | 330 р. |
| 159-ШП-А1 | А1 | 100 | 10 | 28 | 0,9 | 180 р. |
| 159-ШП-А2 | А2 | 250 | 10 | 28 | 2,1 | 330 р. |
| 219-ШП-А1 | А1 | 150 | 12 | 34 | 1,6 | 260 р. |
| 219-ШП-А2 | А2 | 250 | 12 | 34 | 2,6 | 410 р. |
| 273-ШП-А1 | А1 | 200 | 12 | 38 | 2,1 | 330 р. |
| 273-ШП-А2 | А2 | 300 | 12 | 38 | 3,1 | 470 р. |
| 325-ШП-А1 | А1 | 200 | 12 | 40 | 2,1 | 330 р. |
| 325-ШП-А2 | А2 | 300 | 12 | 40 | 3,1 | 470 р. |
| 377-ШП-А1 | А1 | 200 | 16 | 46 | 2,8 | 440 р. |
| 377-ШП-А2 | А2 | 300 | 16 | 46 | 4,3 | 640 р. |
| 426-ШП-А1 | А1 | 200 | 16 | 48 | 2,8 | 440 р. |
| 426-ШП-А2 | А2 | 300 | 16 | 48 | 4,3 | 640 р. |
| 530-ШП-А1 | А1 | 250 | 20 | 56 | 4,6 | 690 р. |
| 530-ШП-А2 | А2 | 400 | 20 | 56 | 7,4 | 1 080 р. |
| 630-ШП-А1 | А1 | 250 | 20 | 60 | 4,6 | 690 р. |
| 630-ШП-А2 | А2 | 400 | 20 | 60 | 7,4 | 1 080 р. |
| 820-ШП-А1 | А1 | 400 | 30 | 72 | 12,7 | 1 960 р. |
