Опора подвижная ОПХ2 ГОСТ 14911-82 (ОСТ 36-94-83)

Форма заказа

Опора трубопровода ОПХ2 — конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе. Наша компания изготавливает опоры ОПХ2 стальные подвижные предназначенные для крепления стальных технологических трубопроводов с наружным диаметром от Дн 57 до Дн 630 мм. Изготавливаются в соответствии с ГОСТ 14911-82 и ОСТ 36-94-83.

Назначение опор ОПХ2 — крепление стальных технологических трубопроводов, которые транспортируют вещества с температурой от 0 до 450°С и условным давлением Py до 10 Мпа. Применяются в качестве подвижных опор. Возможно изготовление опор ОПХ2 для труб нестандартных диаметров, не описанных в стандарте. Стандартно опоры ОПХ2 изготавливаются из марки стали – Ст3; 20; 35; 35Х; 40Х. По запросу возможно изготовление из стали – 09Г2С; 12Х18Н10Т; 15Х5М; 12ХМ; 12Х1МФ; 20Х1М1Ф1ТР и других сталей. Стандартное покрытие – транспортировочный грунт ГФ-021.

Возможные покрытия – термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия. Опоры ОПХ2 изготавливаются в соответствии с чертежами ГОСТ 14911-82 или ОСТ 36 94-83 по техническим требованиям ГОСТ 22130-86 (ГОСТ 22130-76). При прокладке трубопроводов, важнейшим элементом их монтажа являются опоры трубопроводов, представляющие собой стальные конструкции, основной целью которых является восприятие нагрузок, создаваемых трубопроводными системами.

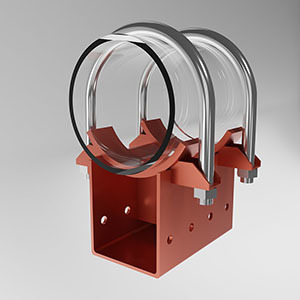

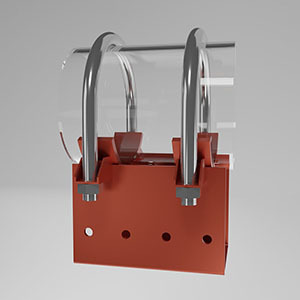

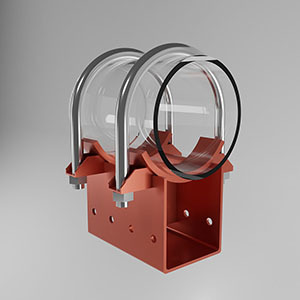

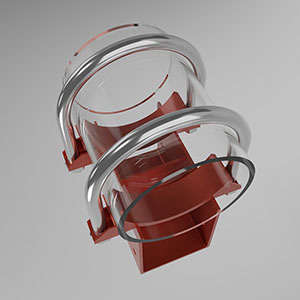

Подвижные хомутовые опоры ОПХ2, как и все прочие, обеспечивают перемещение трубопровода под воздействием тепловых деформаций, и воспринимают вертикальные нагрузки от массы трубопровода вместе с перекачиваемым продуктом. Опора ОПХ2 в своем основании имеет скобу с вваренными ребрами жесткости (аналогично опорам ОПП), в верхней части скобы привариваются проушины для крепления хомутов. В отличие от приварных опор такие опоры представляют собой разборную относительно трубопровода конструкцию, что обеспечивает возможность демонтажа трубопровода без разрушения самой опоры.

Применяются подвижные опоры по ГОСТ 14911-82 в системах магистральных трубопроводных систем. Такие детали позволяют эффективно распределять температурные деформации и другие нагрузки, возникающие в ходе транспортировки сред.

За счет установки подвижных опор можно полностью исключить смещение труб в поперечном сечении. Отличительной особенностью является возможность восприятия вертикальных нагрузок, которые обязательно возникают при эксплуатации трубопроводов различных типов

Опоры хомутовые ОПБ2 - на этот вид опор приходится большинство всех опор. Это самый популярный и удобный в использовании тип неподвижных опор, принцип действия которых понятен по названию. Связано это с простотой конструкции. Наша компания производит продукцию с высоким качеством.

Опыт изготовления трубопроводных опор, у нашей организации, свыше 10 лет. За это время был отработан до совершенства весь процесс изготовления металлоконструкций. На всю изготавливаемую продукцию наша компания предоставляем разрешительные документы и сертификаты на весь использованный металл. Вся продукция покрывается несколькими слоями защитного покрытия.

Мы отправляем продукцию по всей стране. По СПб и Лен. области, мы можем доставить продукцию собственным транспортом. В регионы мы отправляем силами транспортных компаний (Деловые Линии, ПЭК, КИТ, Энергия). Наши специалисты обрабатывают заявки в течение 10 минут. Собственное производство позволяет нам предоставлять наилучшее предложение по цене и сроку изготовления.

Техническая документация. Опора ОПХ2 ГОСТ 14911-82

Опоры подвижные ГОСТ 14911-82. Опоры ОПХ2

Техническая документация. Опора ОПХ2 ОСТ 36-94-83

Опоры подвижные ОСТ 36-94-83. Опоры ОПХ2

Обозначение	Диаметр Дн, мм	Тип опоры	Вертикальная нагрузка, кН	Высота H, мм	Ширина B, мм	Ширина B1, мм	Длина L, мм	Масса, кг
ОПХ2-100.57	57; 60	Х2	45	100	55	115	170	1,7
ОПХ2-100.76	75,5; 76	Х2	50	100	55	120	170	1,9
ОПХ2-100.89	88,5; 89	Х2	55	100	55	135	170	2,9
ОПХ2-100.108	108	Х2	58	100	100	170	170	3,4
ОПХ2-100.114	114	Х2	58	100	100	170	170	3,4
ОПХ2-100.127	127	Х2	58	100	100	170	170	3,4
ОПХ2-100.133	133	Х2	61	100	100	190	170	4,4
ОПХ2-100.140	140	Х2	61	100	100	190	170	4,4
ОПХ2-100.159	159	Х2	87	100	100	220	170	5,5
ОПХ2-100.165	165	Х2	87	100	100	220	170	5,5
ОПХ2-100.194	194	Х2	84	100	190	285	170	7,8
ОПХ2-100.219	219	Х2	82	100	190	295	170	8,9
ОПХ2-100.273	273	Х2	82	100	190	355	170	13,4
ОПХ2-100.325	325	Х2	200	100	280	405	220	20,1
ОПХ2-100.377	377	Х2	189	100	280	460	220	22,8
ОПХ2-100.426	426	Х2	187	100	280	510	220	25,1
ОПХ2-100.480	480	Х2	176	100	400	570	220	29,1
ОПХ2-100.530	530	Х2	176	100	400	610	220	31,9
ОПХ2-100.630	630	Х2	242	100	400	710	220	50,5
ОПХ2-150.57	57; 60	Х2	29	150	55	115	170	2,0
ОПХ2-150.76	75,5; 76	Х2	32	150	55	120	170	2,1
ОПХ2-150.89	88,5; 89	Х2	37	150	55	135	170	2,3
ОПХ2-150.108	108	Х2	38	150	100	170	170	4,0
ОПХ2-150.114	114	Х2	38	150	100	170	170	4,0
ОПХ2-150.127	127	Х2	38	150	100	170	170	4,0
ОПХ2-150.133	133	Х2	41	150	100	190	170	5,0
ОПХ2-150.140	140	Х2	41	150	100	190	170	5,0
ОПХ2-150.159	159	Х2	58	150	100	220	170	6,3
ОПХ2-150.165	165	Х2	58	150	100	220	170	6,3
ОПХ2-150.194	194	Х2	54	150	190	285	170	8,6
ОПХ2-150.219	219	Х2	55	150	190	295	170	10,2
ОПХ2-150.273	273	Х2	55	150	190	355	170	14,3
ОПХ2-150.325	325	Х2	133	150	280	405	220	21,8
ОПХ2-150.377	377	Х2	127	150	280	460	220	24,1
ОПХ2-150.426	426	Х2	125	150	280	510	220	29,4
ОПХ2-150.480	480	Х2	117	150	400	570	220	32,4
ОПХ2-150.530	530	Х2	117	150	400	610	220	41,1
ОПХ2-150.630	630	Х2	161	150	400	710	220	55,6

Оформление заявки

Отправьте заявку вместе с реквизитами на нашу электронную почту. Мы оперативно вам ответим. Если у нас возникнут вопросы, мы с вами свяжемся. Мы производим изделия в соответствии с отраслевыми стандартами и контролем качества на каждом этапе.
