Опора ОПБ2

Опора ОПБ2 ГОСТ 14911-82 (ОСТ 36-94-83)

Форма заказа

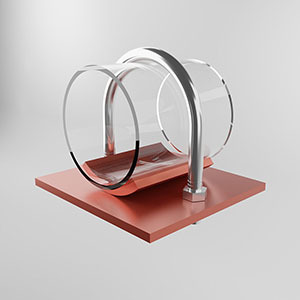

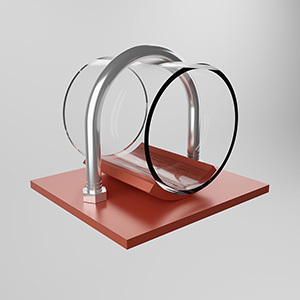

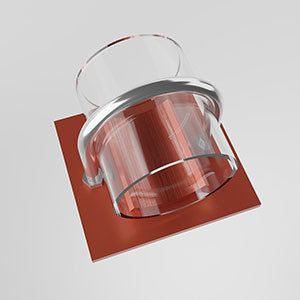

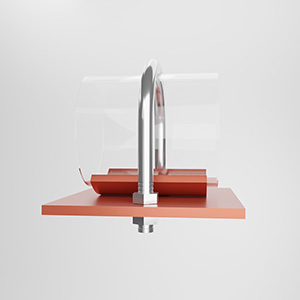

ОПБ2 – разновидность одного из типов подвижных опор по техническому регламенту ГОСТ 14911-82 и ОСТ 36-94-83, предназначены для крепления технологического трубопровода. Применяется этот тип подвижных опор для трубопроводов диаметром от Дн 18 по Дн 530 и транспортирующих рабочую среду температурой от 0 до + 450°С.

Установка производится на все виды технологических трубопроводов, кроме: магистральных, теплосетевых, трубопроводов электрических станций, трубопроводов с хладагентом, прокладываемых на пучинистых грунтах, вечной мерзлоты и не сейсмоустойчивых районах. Опоры ОПБ2 предназначены для компенсации сдвига при тепловых деформациях и вертикальной нагрузки трубопровода. Опора состоит из подушки и хомута. Детали производятся из сталей марок вст3сп5, ст10, ст20, 09г2с и 12х18н10т. Гайка поставляется по ГОСТ 5915—70. Изготовление опоры ОПБ2 производится путем выполнения сварки (по ГОСТ 5264-80 электродами тип Э46 или их аналога) деталей указанных выше, и нанесения антикоррозийного покрытия ВДЛА-1222Р или его аналога. Опоры поставляются комплектно согласно рабочим чертежам, разработанным в установленном порядке.

Мы гарантируем соответствие опор и подвесок требованиям настоящего стандарта при соблюдении потребителем правил монтажа и хранения (в соответствии с настоящим стандартом). Гарантийный срок эксплуатации - 24 месяца со дня получения изделий изготовителем. На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу). Контроль сварных соединений опор осуществляют внешним осмотром и измерениями по СНиП III-18-75 и ГОСТ 3242-79. Качество антикоррозионного покрытия проверяют по СНиП 3.04.03-85 и ГОСТ 9.401-79.

Опоры трубопроводов используют при прокладке некоторых инженерных систем, состоящих из труб, по которым курсируют, например, вода, газ, теплоносители. Они выполняют важные функции, принимают на себя основные нагрузки, поэтому от их прочности и качества зависит надёжность всей конструкции.

Опора для труб – это конструктивный неотъемлемый элемент многих инженерных коммуникаций. Согласно введённому в 2019 году ГОСТ под номером 22130, это не переходная деталь, а важная составляющая линии, к которой предъявляются жёсткие требования. Главное предназначение – фиксация стабильного положения всего трубопровода, предусмотренного проектными документами. Но также есть другие функции:

1. Предупреждение деформаций. Они возникают из-за механических внешних воздействий (например, падений деревьев), высокого давления, критических высоких температур содержимого.

2. Гашение вибраций. Они возникают при прохождении отдельных рабочих сред, например, воды под большим напором.

3. Защита от погодных, атмосферных явлений. Например, сильные порывы ветра повреждают трубы, проложенные над поверхностью земли без надёжных опор.

4. Снижение напряжения. Оно повышается в периоды активной эксплуатации инженерных систем, ремонте их отдельных участков.

5. Распределение нагрузки по всей длине линии, а также частичная передача веса на фундамент и грунт.

6. Снижение рисков повреждений в участках соединений, в точках контактов с поддерживающими конструкциями.

Чтобы система служила долго и выполняла свои функции, важно не только использовать качественные и прочные трубы, но и правильно подобрать, установить опоры. Они должны быть прочными, соответствующими своему назначению, выдерживающими нагрузки.

Опоры хомутовые ОПБ2 - на этот вид опор приходится большинство всех опор. Это самый популярный и удобный в использовании тип неподвижных опор, принцип действия которых понятен по названию. Связано это с простотой конструкции. Они компенсируют приходящиеся на них нагрузки и удерживают трубопровод так, как этого требует проектная документация.

Встречаются подвижные и неподвижные. Возможно использование в тандеме с прочими видами, например, с шариковыми. Опоры хомутового типа встречаются в трубопроводах всех типов.

На всю продукцию изготавливаемую нашим предприятием мы предоставляем паспорта качества и сертификаты на весь используемый металл. Все готовые изделия покрываются несколькими слоями защитного покрытия.

Перед отправкой продукция погружается на паллеты и упаковывается пленкой. Наша компания обладает собственным автопарком и способна доставить продукцию до терминала отправления или на строительный объект в СПб - собственными силами.

Если вы из другого региона, мы доставим продукцию до терминала транспортной компании своим транспортом. Вам останется только оплатить отправку между городами. Приглашаем к сотрудничеству строительные и монтажные организации страны!

Пример условного обозначения опоры подвижной марки ОП типа Б2 для трубопровода Dн 377 мм:

Опора ОПБ2 -377 ОСТ 36-94-83 (ГОСТ 14911-82)

Техническая документация. Опора ОПБ2 ГОСТ 14911-82

Опоры подвижные ГОСТ 14911-82. Опоры ОПБ2

Техническая документация. Опора ОПБ2 ОСТ 36-94-83

Опоры подвижные ОСТ 36-94-83. Опоры ОПБ2

Таблица технических характеристик

Обозначение	Диаметр Дн, мм	Тип опоры	Длина L, мм	Радиус R, мм	Ширина A, мм	Ширина B, мм	Диаметр хомута d, мм	Масса, кг
ОПБ2-18	18	Б2	50	11	32	20	М8	0,12
ОПБ2-21,3	21,3	Б2	50	11	32	20	М8	0,12
ОПБ2-23	23	Б2	50	14	36	20	М8	0,13
ОПБ2-26,8	26,8	Б2	50	14	36	20	М8	0,13
ОПБ2-32	33,5	Б2	50	17	44	20	М10	0,12
ОПБ2-33,5	33,5	Б2	50	17	44	20	М10	0,12
ОПБ2-38	38	Б2	50	21	54	20	М10	0,16
ОПБ2-42,3	42,3	Б2	50	21	54	20	М10	0,16
ОПБ2-44,5	44,5	Б2	50	24	60	20	М10	0,19
ОПБ2-45	45	Б2	50	24	60	20	М10	0,19
ОПБ2-48	48	Б2	50	24	60	20	М10	0,19
ОПБ2-57	57	Б2	50	30	70	50	М10	0,33
ОПБ2-60	60	Б2	50	30	70	50	М10	0,33
ОПБ2-75,5	75,5	Б2	50	38	90	50	М12	0,46
ОПБ2-76	76	Б2	50	38	90	50	М12	0,46
ОПБ2-88,5	88,5	Б2	100	45	103	50	М12	0,52
ОПБ2-89	89	Б2	100	45	103	50	М12	0,52
ОПБ2-108	108	Б2	100	54	136	50	М12	0,56
ОПБ2-114	114	Б2	100	57	136	50	М12	0,55
ОПБ2-133	133	Б2	150	67	153	100	М16	1,21
ОПБ2-159	159	Б2	150	80	179	100	М16	1,32
ОПБ2-194	194	Б2	200	97	246	100	М16	1,5
ОПБ2-219	219	Б2	200	110	246	100	М20	2,29
ОПБ2-273	273	Б2	200	137	300	200	М20	3,81
ОПБ2-325	325	Б2	200	163	352	200	М20	3,82
ОПБ2-377	377	Б2	200	189	404	200	М20	4,4
ОПБ2-426	426	Б2	200	213	454	300	М24	6,85
ОПБ2-480	480	Б2	200	240	504	350	М24	7,9
ОПБ2-530	530	Б2	200	265	555	350	М24	8,46

Оформление заявки

Отправьте заявку вместе с реквизитами на нашу электронную почту. Мы оперативно вам ответим. Если у нас возникнут вопросы, мы с вами свяжемся. Мы производим изделия в соответствии с отраслевыми стандартами и контролем качества на каждом этапе.
