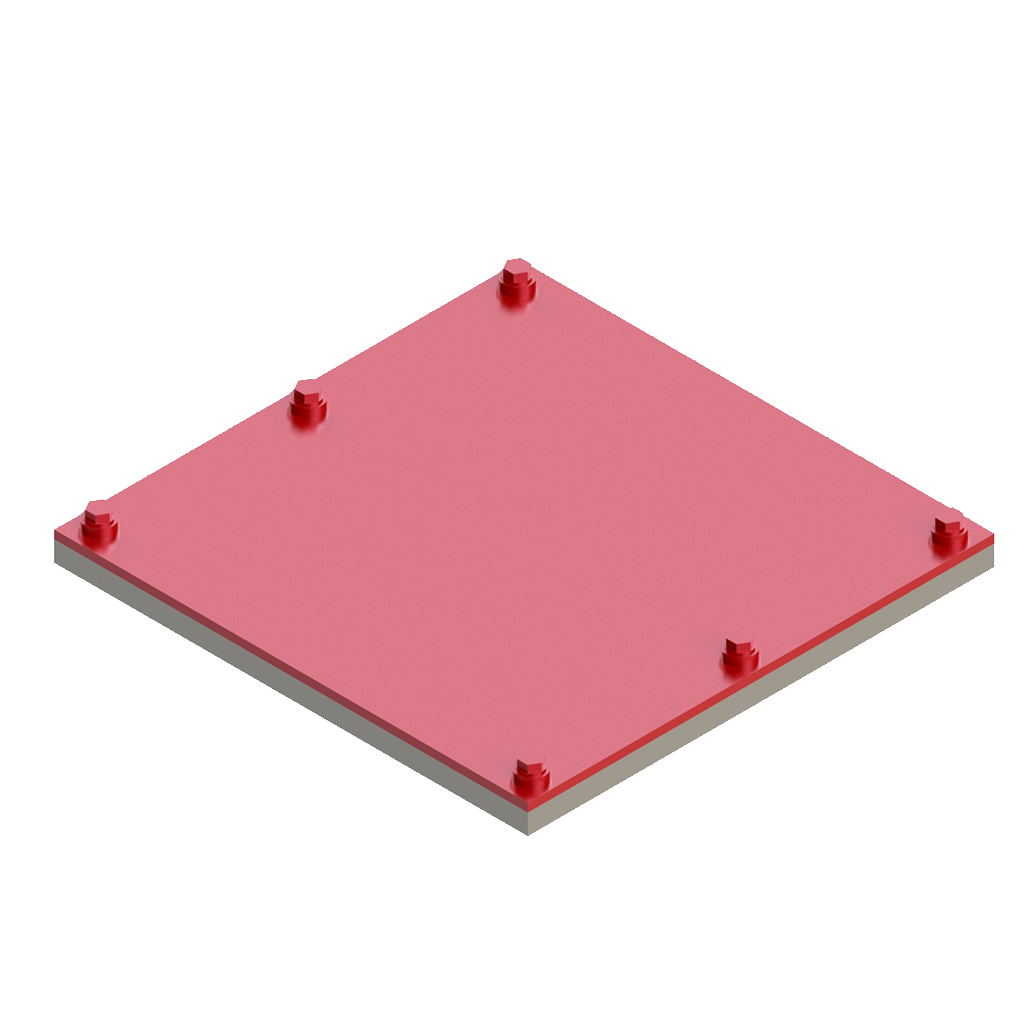

Плита опорная диэлектрическая ТС-632.00.000
Плиты опорные диэлектрические ТС-632.00.000
Опора трубопровода ТС-632 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Для трубопровода, Дн | Длинна, мм | Ширина, мм | Толщина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|
| 1 | плита ТС-632.00.000 | 32, 38, 45 | 160 | 50 | 8 | 0,44 | 380 р. |
| 2 | плита ТС-632.00.000 - 01 | 32, 38, 45 | 330 | 50 | 8 | 0,88 | 760 р. |
| 3 | плита ТС-632.00.000 - 02 | 57, 76 | 160 | 70 | 8 | 0,61 | 530 р. |
| 4 | плита ТС-632.00.000 - 03 | 57, 76 | 330 | 70 | 8 | 1,21 | 1 040 р. |
| 5 | плита ТС-632.00.000 - 04 | 89, 108 | 160 | 90 | 8 | 0,77 | 680 р. |
| 6 | плита ТС-632.00.000 - 05 | 89, 108 | 330 | 90 | 8 | 1,55 | 1 330 р. |
| 7 | плита ТС-632.00.000 - 06 | 133, 159 | 160 | 120 | 8 | 1,01 | 870 р. |
| 8 | плита ТС-632.00.000 - 07 | 133, 159 | 330 | 120 | 8 | 2,06 | 1 770 р. |
| 9 | плита ТС-632.00.000 - 08 | 194 | 170 | 170 | 10 | 1,99 | 1 710 р. |
| 10 | плита ТС-632.00.000 - 09 | 194 | 340 | 170 | 10 | 3,92 | 3 370 р. |
| 11 | плита ТС-632.00.000 - 10 | 194 | 680 | 17 | 10 | 7,78 | 5 060 р. |
| 12 | плита ТС-632.00.000 - 11 | 219 | 170 | 170 | 10 | 1,99 | 1 710 р. |
| 13 | плита ТС-632.00.000 - 12 | 219 | 340 | 170 | 10 | 3,92 | 3 370 р. |
| 14 | плита ТС-632.00.000 - 13 | 219 | 680 | 170 | 10 | 7,78 | 5 060 р. |
| 15 | плита ТС-632.00.000 - 14 | 273 | 170 | 170 | 10 | 1,99 | 1 710 р. |
| 16 | плита ТС-632.00.000 - 15 | 273 | 340 | 170 | 10 | 3,92 | 3 370 р. |
| 17 | плита ТС-632.00.000 - 16 | 273 | 680 | 170 | 10 | 7,78 | 5 060 р. |
| 18 | плита ТС-632.00.000 - 17 | 325 | 170 | 270 | 10 | 3,19 | 2 750 р. |
| 19 | плита ТС-632.00.000 - 18 | 325 | 340 | 270 | 10 | 6,23 | 4 050 р. |
| 20 | плита ТС-632.00.000 - 19 | 325 | 680 | 270 | 10 | 12,37 | 8 040 р. |
| 21 | плита ТС-632.00.000 - 20 | 377 | 170 | 270 | 10 | 3,19 | 2 750 р. |
| 22 | плита ТС-632.00.000 - 21 | 377 | 340 | 270 | 10 | 6,23 | 4 050 р. |
| 23 | плита ТС-632.00.000 - 22 | 377 | 680 | 270 | 10 | 12,37 | 8 040 р. |
| 24 | плита ТС-632.00.000 - 23 | 426 | 170 | 270 | 10 | 3,19 | 2 750 р. |
| 25 | плита ТС-632.00.000 - 24 | 426 | 340 | 270 | 10 | 6,23 | 4 050 р. |
