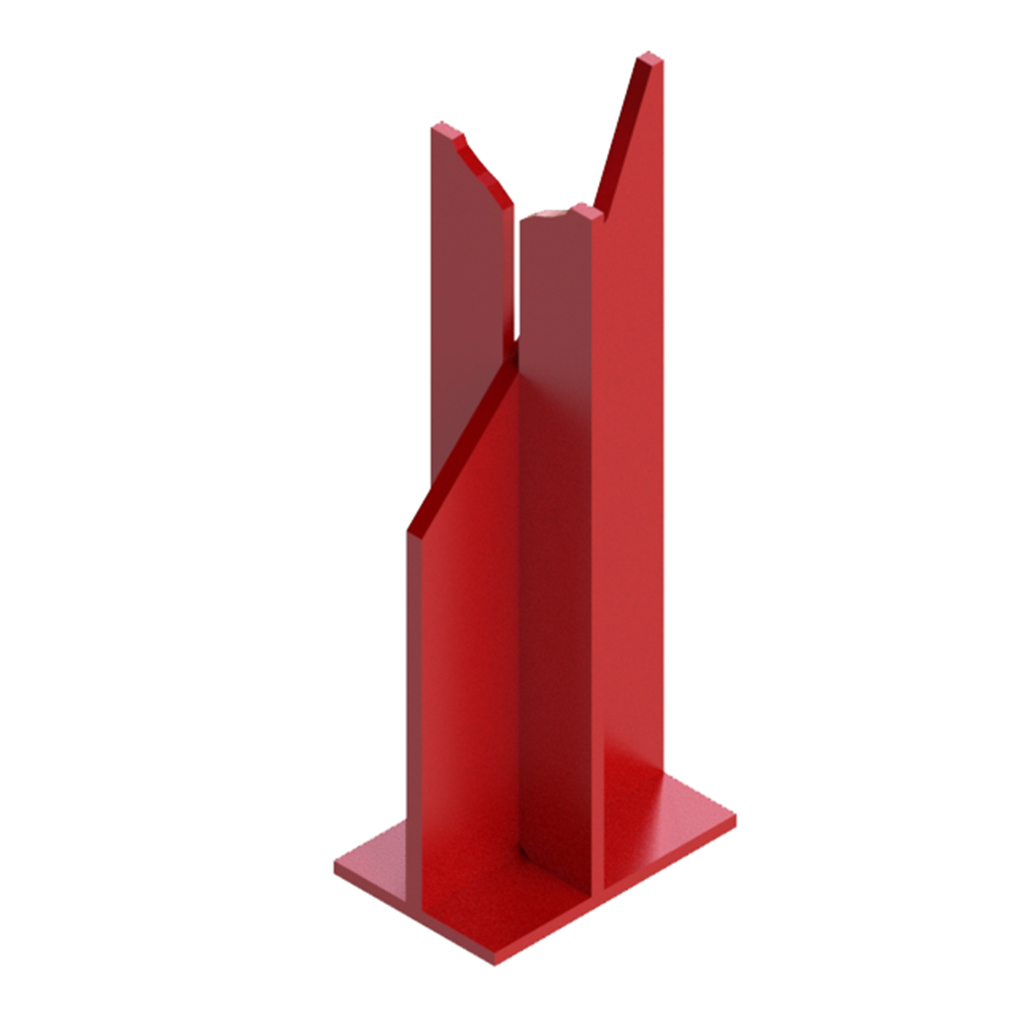

Опора сварных отводов ТС-631.000
Опоры сварных отводов ТС-631.000
Опора трубопровода ТС-631 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | Допускаемая вертикальная нагрузка кН (mc) | Высота, мм | Длина, мм | Ширина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|
| 1 | ТС-631.000 | 108 | 3 (300) | 311 | 120 | 80 | 3,2 | 380 р. |
| 2 | ТС-631.000 - 01 | 133 | 4 (400) | 321 | 130 | 100 | 3,6 | 430 р. |
| 3 | ТС-631.000 - 02 | 159 | 5 (500) | 336 | 140 | 110 | 3,9 | 470 р. |
| 4 | ТС-631.000 - 03 | 219 | 10 (1000) | 373 | 160 | 140 | 6,4 | 770 р. |
| 5 | ТС-631.000 - 04 | 273 | 15 (1500) | 413 | 180 | 170 | 8,7 | 1 040 р. |
| 6 | ТС-631.000 - 05 | 325 | 20 (2000) | 477 | 210 | 210 | 16,0 | 1 870 р. |
| 7 | ТС-631.000 - 06 | 377 | 25 (2500) | 532 | 230 | 210 | 19,0 | 2 220 р. |
| 8 | ТС-631.000 - 07 | 426 | 30 (3000) | 596 | 270 | 250 | 27,0 | 3 160 р. |
| 9 | ТС-631.000 - 08 | 530 | 40 (4000) | 711 | 330 | 310 | 39,0 | 4 560 р. |
| 10 | ТС-631.000 - 09 | 530 | 40 (4000) | 516 | 300 | 300 | 36,0 | 4 210 р. |
| 11 | ТС-631.000 - 10 | 630 | 50 (5000) | 1016 | 550 | 360 | 112,0 | 12 660 р. |
| 12 | ТС-631.000 - 11 | 630 | 50 (5000) | 616 | 360 | 360 | 56,0 | 6 440 р. |
| 13 | ТС-631.000 - 12 | 720 | 62 (6200) | 1116 | 620 | 400 | 146,0 | 16 500 р. |
| 14 | ТС-631.000 - 13 | 720 | 62 (6200) | 666 | 400 | 400 | 77,0 | 8 860 р. |
| 15 | ТС-631.000 - 14 | 820 | 80 (8000) | 1266 | 700 | 450 | 187,0 | 21 130 р. |
| 16 | ТС-631.000 - 15 | 820 | 80 (8000) | 766 | 460 | 450 | 99,0 | 11 390 р. |
| 17 | ТС-631.000 - 16 | 1020 | 124 (12400) | 1516 | 850 | 550 | 268,0 | 29 750 р. |
| 18 | ТС-631.000 - 17 | 1020 | 124 (12400) | 916 | 550 | 550 | 146,0 | 16 500 р. |
| 19 | ТС-631.000 - 18 | 1220 | 167 (16700) | 1766 | 1000 | 650 | 381,0 | 42 290 р. |
| 20 | ТС-631.000 - 19 | 1220 | 167 (16700) | 1116 | 670 | 650 | 216,0 | 23 980 р. |
| 21 | ТС-631.000 - 20 | 1420 | 210 (21000) | 2016 | 1150 | 760 | 566,0 | 62 830 р. |
| 22 | ТС-631.000 - 21 | 1420 | 210 (21000) | 760 | 760 | 760 | 273,0 | 30 300 р. |
