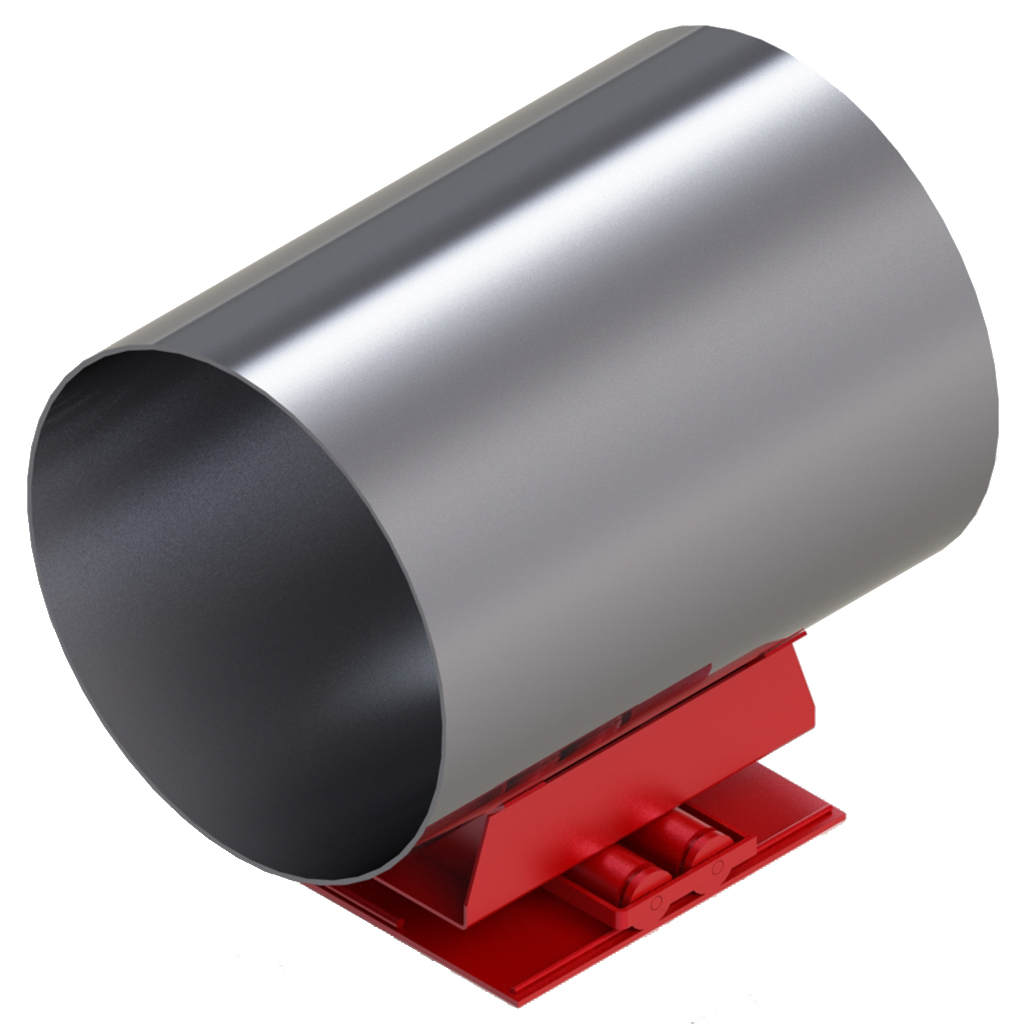

Опора катковая ТС-630.00.000
Опоры катковые ТС-630.00.000
Опора трубопровода ТС-630 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | Наибольшая вертикальная нагрузка кН (mc) | Наибольшее перемещение трубопровода | Длина, мм | Ширина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|
| 1 | ТС-630.00.000 | 720 | 180 (18000) | 200 | 360 | 660 | 117,49 | 14 100 р. |
| 2 | ТС-630.00.000 - 01 | 720 | 180 (18000) | 800 | 640 | 660 | 151,15 | 17 690 р. |
| 3 | ТС-630.00.000 - 02 | 820 | 180 (18000) | 200 | 360 | 660 | 116,63 | 13 990 р. |
| 4 | ТС-630.00.000 - 03 | 820 | 180 (18000) | 800 | 640 | 660 | 149,99 | 17 550 р. |
| 5 | ТС-630.00.000 - 04 | 920 | 220 (22000) | 200 | 360 | 660 | 124,69 | 14 960 р. |
| 6 | ТС-630.00.000 - 05 | 920 | 220 (22000) | 800 | 640 | 660 | 162,62 | 19 030 р. |
| 7 | ТС-630.00.000 - 06 | 1020 | 300 (30000) | 200 | 360 | 860 | 167,79 | 19 630 р. |
| 8 | ТС-630.00.000 - 07 | 1020 | 300 (30000) | 800 | 640 | 860 | 217,28 | 24 990 р. |
| 9 | ТС-630.00.000 - 08 | 1220 | 400 (40000) | 200 | 360 | 860 | 169,63 | 19 850 р. |
| 10 | ТС-630.00.000 - 09 | 1220 | 300 (30000) | 800 | 640 | 860 | 218,22 | 25 100 р. |
| 11 | ТС-630.00.000 - 10 | 1420 | 500 (50000) | 200 | 360 | 860 | 180,07 | 21 070 р. |
| 12 | ТС-630.00.000 - 11 | 1420 | 300 (30000) | 800 | 640 | 860 | 234,90 | 27 010 р. |
