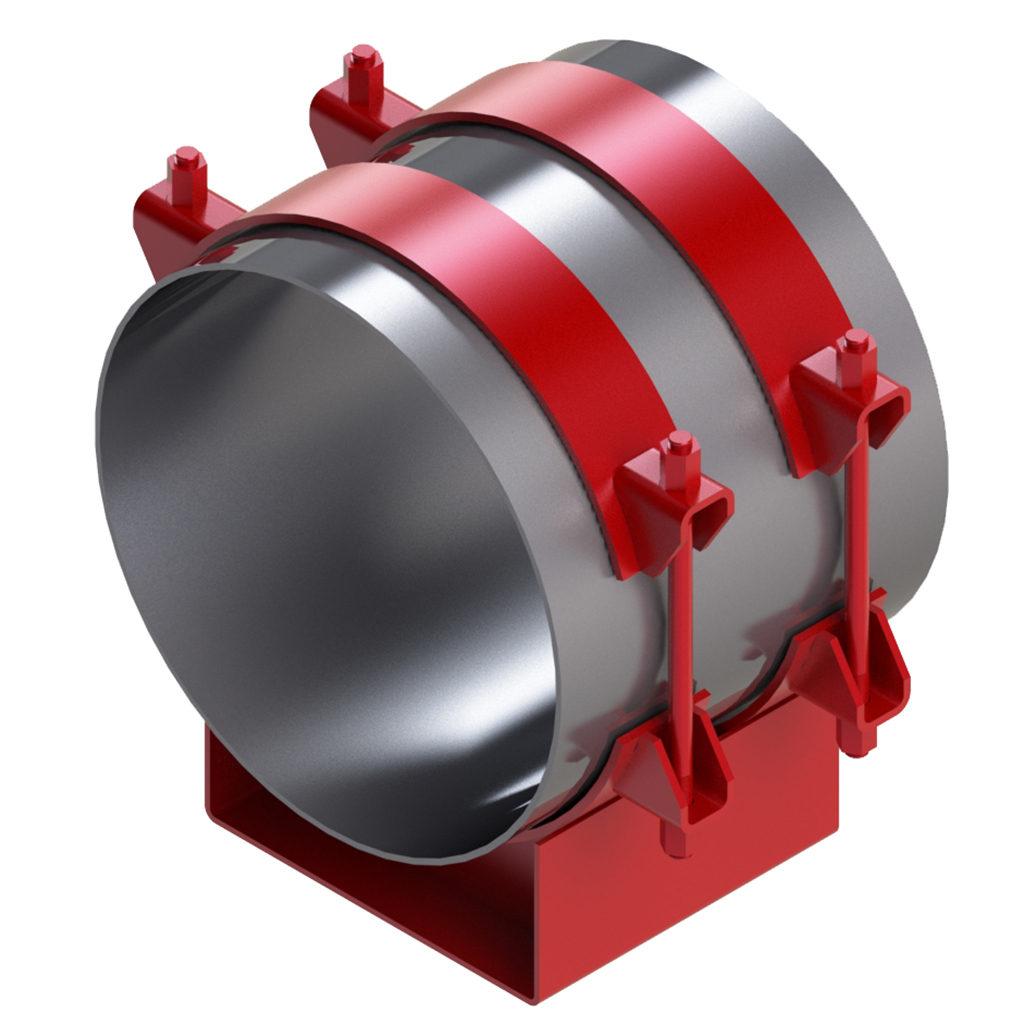

Опора скользящая бугельная ТС-627.00.000
Опоры скользящие бугельные ТС-627.00.000
Опора трубопровода ТС-627 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| № | Наименование | Дн | Наибольшая вертикальная нагрузка кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|
| 1 | ТС-627.00.000 | 377 | 70 (7000) | 292 | 485 | 15 | 1 800 р. |
| 2 | ТС-627.00.000 - 01 | 377 | 70 (7000) | 342 | 485 | 16 | 1 920 р. |
| 3 | ТС-627.00.000 - 02 | 377 | 70 (7000) | 392 | 485 | 17 | 2 040 р. |
| 4 | ТС-627.00.000 - 03 | 426 | 70 (7000) | 318 | 540 | 15 | 1 800 р. |
| 5 | ТС-627.00.000 - 04 | 426 | 70 (7000) | 368 | 540 | 18 | 2 160 р. |
| 6 | ТС-627.00.000 - 05 | 426 | 70 (7000) | 418 | 540 | 19 | 2 280 р. |
| 7 | ТС-627.00.000 - 06 | 480 | 125 (12500) | 345 | 600 | 26 | 3 040 р. |
| 8 | ТС-627.00.000 - 07 | 480 | 125 (12500) | 395 | 600 | 29 | 3 390 р. |
| 9 | ТС-627.00.000 - 08 | 480 | 125 (12500) | 445 | 600 | 32 | 3 740 р. |
| 10 | ТС-627.00.000 - 09 | 530 | 125 (12500) | 370 | 650 | 27 | 3 160 р. |
| 11 | ТС-627.00.000 - 10 | 530 | 125 (12500) | 420 | 650 | 30 | 3 510 р. |
| 12 | ТС-627.00.000 - 11 | 530 | 125 (12500) | 470 | 650 | 32 | 3 740 р. |
| 13 | ТС-627.00.000 - 12 | 630 | 125 (12500) | 420 | 745 | 34 | 3 980 р. |
| 14 | ТС-627.00.000 - 13 | 630 | 125 (12500) | 470 | 745 | 36 | 4 210 р. |
| 15 | ТС-627.00.000 - 14 | 630 | 125 (12500) | 520 | 745 | 39 | 4 560 р. |
| 16 | ТС-627.00.000 - 15 | 377 | 70 (7000) | 292 | 485 | 22 | 2 570 р. |
| 17 | ТС-627.00.000 - 16 | 377 | 70 (7000) | 342 | 485 | 25 | 2 930 р. |
| 18 | ТС-627.00.000 - 17 | 377 | 70 (7000) | 392 | 485 | 27 | 3 160 р. |
| 19 | ТС-627.00.000 - 18 | 426 | 70 (7000) | 318 | 540 | 26 | 3 040 р. |
| 20 | ТС-627.00.000 - 19 | 426 | 70 (7000) | 368 | 540 | 29 | 3 390 р. |
| 21 | ТС-627.00.000 - 20 | 426 | 70 (7000) | 418 | 540 | 31 | 3 630 р. |
| 22 | ТС-627.00.000 - 21 | 480 | 125 (12500) | 345 | 600 | 42 | 4 910 р. |
| 23 | ТС-627.00.000 - 22 | 480 | 125 (12500) | 395 | 600 | 46 | 5 380 р. |
| 24 | ТС-627.00.000 - 23 | 480 | 125 (12500) | 445 | 600 | 51 | 5 870 р. |
| 25 | ТС-627.00.000 - 24 | 530 | 125 (12500) | 370 | 650 | 48 | 5 620 р. |
| 26 | ТС-627.00.000 - 25 | 530 | 125 (12500) | 420 | 650 | 52 | 5 980 р. |
| 27 | ТС-627.00.000 - 26 | 530 | 125 (12500) | 470 | 650 | 56 | 6 440 р. |
| 28 | ТС-627.00.000 - 27 | 630 | 125 (12500) | 420 | 745 | 59 | 6 790 р. |
| 29 | ТС-627.00.000 - 28 | 630 | 125 (12500) | 470 | 745 | 63 | 7 250 р. |
| 30 | ТС-627.00.000 - 29 | 630 | 125 (12500) | 520 | 745 | 66 | 7 590 р. |
| 31 | ТС-627.00.000 - 30 | 720 | 220 (22000) | 465 | 860 | 73 | 8 400 р. |
| 32 | ТС-627.00.000 - 31 | 720 | 220 (22000) | 515 | 860 | 79 | 9 090 р. |
| 33 | ТС-627.00.000 - 32 | 720 | 220 (22000) | 565 | 860 | 84 | 9 660 р. |
| 34 | ТС-627.00.000 - 33 | 820 | 220 (22000) | 515 | 960 | 80 | 9 200 р. |
| 35 | ТС-627.00.000 - 34 | 820 | 220 (22000) | 565 | 960 | 86 | 9 890 р. |
| 36 | ТС-627.00.000 - 35 | 820 | 220 (22000) | 615 | 960 | 91 | 10 470 р. |
| 37 | ТС-627.00.000 - 36 | 920 | 360 (36000) | 565 | 1010 | 113 | 12 770 р. |
| 38 | ТС-627.00.000 - 37 | 920 | 360 (36000) | 615 | 1010 | 119 | 13 450 р. |
| 39 | ТС-627.00.000 - 38 | 920 | 360 (36000) | 665 | 1010 | 126 | 14 240 р. |
| 40 | ТС-627.00.000 - 39 | 1020 | 360 (36000) | 615 | 1185 | 142 | 16 050 р. |
| 41 | ТС-627.00.000 - 40 | 1020 | 360 (36000) | 665 | 1185 | 151 | 17 060 р. |
| 42 | ТС-627.00.000 - 41 | 1020 | 360 (36000) | 715 | 1185 | 160 | 18 080 р. |
| 43 | ТС-627.00.000 - 42 | 1220 | 480 (48000) | 715 | 1380 | 161 | 18 190 р. |
| 44 | ТС-627.00.000 - 43 | 1220 | 480 (48000) | 765 | 1380 | 163 | 18 420 р. |
| 45 | ТС-627.00.000 - 44 | 1220 | 480 (48000) | 815 | 1380 | 178 | 20 110 р. |
| 46 | ТС-627.00.000 - 45 | 1420 | 600 (60000) | 815 | 1590 | 180 | 20 340 р. |
| 47 | ТС-627.00.000 - 46 | 1420 | 600 (60000) | 865 | 1590 | 190 | 21 470 р. |
| 48 | ТС-627.00.000 - 47 | 1420 | 600 (60000) | 915 | 1590 | 201 | 22 720 р. |
| 49 | ТС-627.00.000 - 48 | 377 | 70 (7000) | 292 | 485 | 29 | 3 390 р. |
| 50 | ТС-627.00.000 - 49 | 377 | 70 (7000) | 342 | 485 | 33 | 2 860 р. |
| 51 | ТС-627.00.000 - 50 | 377 | 70 (7000) | 392 | 485 | 36 | 4 210 р. |
| 52 | ТС-627.00.000 - 51 | 426 | 70 (7000) | 318 | 540 | 34 | 3 980 р. |
| 53 | ТС-627.00.000 - 52 | 426 | 70 (7000) | 368 | 540 | 37 | 4 330 р. |
| 54 | ТС-627.00.000 - 53 | 426 | 70 (7000) | 418 | 540 | 41 | 4 800 р. |
| 55 | ТС-627.00.000 - 54 | 480 | 125 (12500) | 345 | 600 | 55 | 6 330 р. |
| 56 | ТС-627.00.000 - 55 | 480 | 125 (12500) | 395 | 600 | 62 | 7 130 р. |
| 57 | ТС-627.00.000 - 56 | 480 | 125 (12500) | 445 | 600 | 68 | 7 820 р. |
| 58 | ТС-627.00.000 - 57 | 530 | 125 (12500) | 370 | 650 | 60 | 6 900 р. |
| 59 | ТС-627.00.000 - 58 | 530 | 125 (12500) | 420 | 650 | 67 | 7 710 р. |
| 60 | ТС-627.00.000 - 59 | 530 | 125 (12500) | 470 | 650 | 73 | 8 400 р. |
| 61 | ТС-627.00.000 - 60 | 630 | 125 (12500) | 420 | 745 | 71 | 8 170 р. |
| 62 | ТС-627.00.000 - 61 | 630 | 125 (12500) | 470 | 745 | 77 | 8 860 р. |
| 63 | ТС-627.00.000 - 62 | 630 | 125 (12500) | 520 | 745 | 84 | 9 660 р. |
| 64 | ТС-627.00.000 - 63 | 720 | 220 (22000) | 465 | 860 | 93 | 10 700 р. |
| 65 | ТС-627.00.000 - 64 | 720 | 220 (22000) | 515 | 860 | 102 | 11 530 р. |
| 66 | ТС-627.00.000 - 65 | 720 | 220 (22000) | 565 | 860 | 111 | 12 540 р. |
| 67 | ТС-627.00.000 - 66 | 820 | 220 (22000) | 515 | 960 | 100 | 11 300 р. |
| 68 | ТС-627.00.000 - 67 | 820 | 220 (22000) | 565 | 960 | 110 | 12 430 р. |
| 69 | ТС-627.00.000 - 68 | 820 | 220 (22000) | 615 | 960 | 117 | 13 220 р. |
| 70 | ТС-627.00.000 - 69 | 920 | 360 (36000) | 565 | 1070 | 131 | 14 800 р. |
| 71 | ТС-627.00.000 - 70 | 920 | 360 (36000) | 615 | 1070 | 142 | 16 050 р. |
| 72 | ТС-627.00.000 - 71 | 920 | 360 (36000) | 665 | 1070 | 152 | 17 180 р. |
| 73 | ТС-627.00.000 - 72 | 1020 | 360 (36000) | 615 | 1185 | 175 | 19 780 р. |
| 74 | ТС-627.00.000 - 73 | 1020 | 360 (36000) | 665 | 1185 | 188 | 21 240 р. |
| 75 | ТС-627.00.000 - 74 | 1020 | 360 (36000) | 715 | 1185 | 203 | 22 530 р. |
| 76 | ТС-627.00.000 - 75 | 1220 | 480 (48000) | 715 | 1380 | 192 | 21 700 р. |
| 77 | ТС-627.00.000 - 76 | 1220 | 480 (48000) | 765 | 1380 | 206 | 22 870 р. |
| 78 | ТС-627.00.000 - 77 | 1220 | 480 (48000) | 815 | 1380 | 220 | 24 420 р. |
| 79 | ТС-627.00.000 - 78 | 1420 | 600 (60000) | 815 | 1590 | 211 | 23 420 р. |
| 80 | ТС-627.00.000 - 79 | 1420 | 600 (60000) | 865 | 1590 | 226 | 25 090 р. |
| 81 | ТС-627.00.000 - 80 | 1420 | 600 (60000) | 915 | 1590 | 243 | 26 970 р. |
