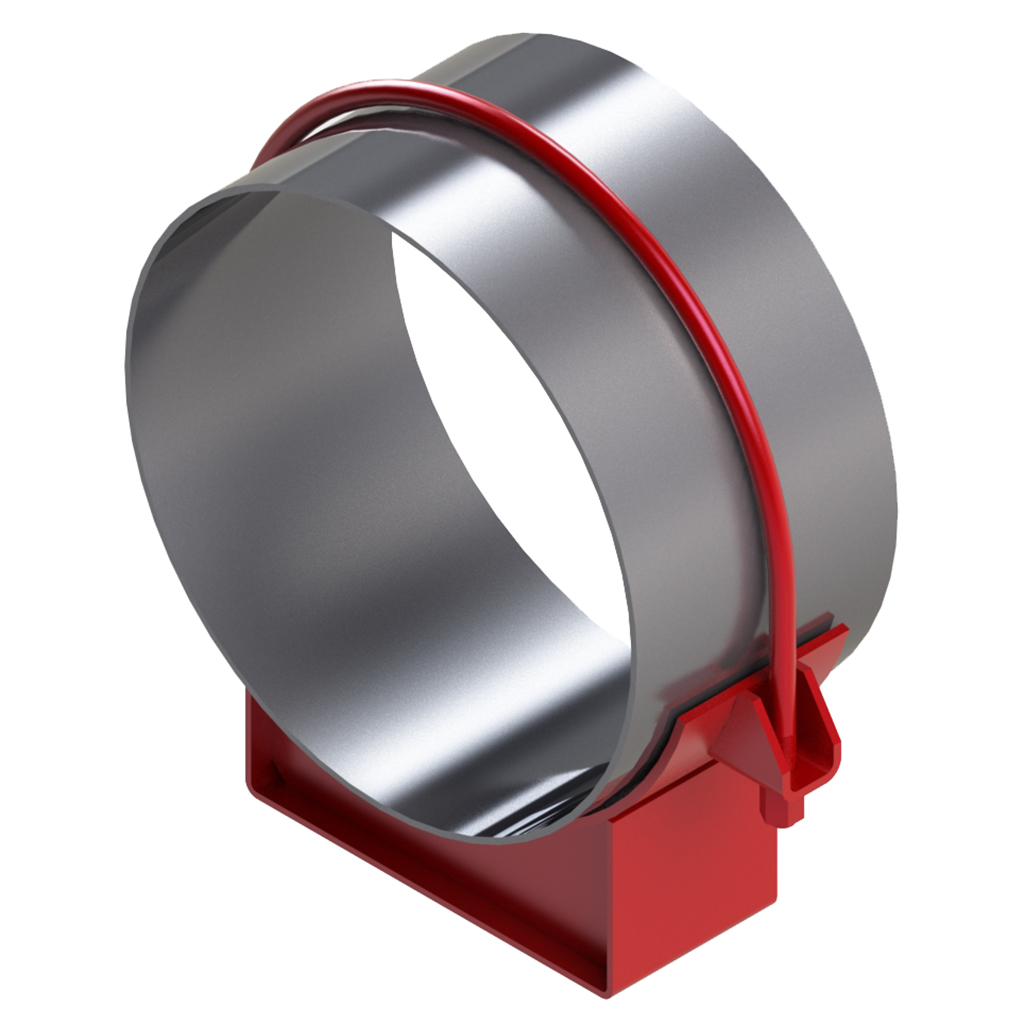

Опора скользящая хомутовая ТС-626.00.000
Опоры скользящие хомутовые ТС-626.00.000
Опора трубопровода ТС-626 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.
| 85 | ТС-626.00.000 - 084 | 219 | 22 (2200) | 215 | 305 | 15,9 | 1 860 р. |
| 86 | ТС-626.00.000 - 085 | 219 | 22 (2200) | 265 | 305 | 20,0 | 2 340 р. |
| 87 | ТС-626.00.000 - 086 | 219 | 22 (2200) | 315 | 305 | 23,0 | 2 690 р. |
| 88 | ТС-626.00.000 - 087 | 273 | 22 (2200) | 240 | 355 | 17,5 | 1 980 р. |
| 89 | ТС-626.00.000 - 088 | 273 | 22 (2200) | 290 | 355 | 20,7 | 2 340 р. |
| 90 | ТС-626.00.000 - 089 | 273 | 22 (2200) | 340 | 355 | 23,9 | 2 800 р. |
| 91 | ТС-626.00.000 - 090 | 325 | 70 (7000) | 266 | 400 | 26,5 | 3 100 р. |
| 92 | ТС-626.00.000 - 091 | 325 | 70 (7000) | 316 | 400 | 31,3 | 3 600 р. |
| 93 | ТС-626.00.000 - 092 | 325 | 70 (7000) | 366 | 400 | 34,2 | 3 930 р. |
| 94 | ТС-626.00.000 - 093 | 377 | 70 (7000) | 292 | 475 | 27,5 | 3 220 р. |
| 95 | ТС-626.00.000 - 094 | 377 | 70 (7000) | 342 | 475 | 31,4 | 3 610 р. |
| 96 | ТС-626.00.000 - 095 | 377 | 70 (7000) | 392 | 475 | 35,2 | 4 050 р. |
| 97 | ТС-626.00.000 - 096 | 426 | 70 (7000) | 318 | 520 | 29,7 | 3 420 р. |
| 98 | ТС-626.00.000 - 097 | 426 | 70 (7000) | 368 | 520 | 33,6 | 3 870 р. |
| 99 | ТС-626.00.000 - 098 | 426 | 70 (7000) | 418 | 520 | 37,4 | 4 300 р. |
| 100 | ТС-626.00.000 - 099 | 480 | 125 (12500) | 345 | 565 | 49,2 | 5 660 р. |
| 101 | ТС-626.00.000 - 100 | 480 | 125 (12500) | 395 | 565 | 55,2 | 6 350 р. |
| 102 | ТС-626.00.000 - 101 | 480 | 125 (12500) | 445 | 565 | 62,4 | 7 180 р. |
| 103 | ТС-626.00.000 - 102 | 530 | 125 (12500) | 370 | 620 | 49,9 | 5 740 р. |
| 104 | ТС-626.00.000 - 103 | 530 | 125 (12500) | 420 | 620 | 56,7 | 6 520 р. |
| 105 | ТС-626.00.000 - 104 | 530 | 125 (12500) | 470 | 620 | 63,2 | 7 270 р. |
| 106 | ТС-626.00.000 - 105 | 630 | 125 (12500) | 420 | 735 | 57,4 | 6 600 р. |
| 107 | ТС-626.00.000 - 106 | 630 | 125 (12500) | 470 | 735 | 64,0 | 7 360 р. |
| 108 | ТС-626.00.000 - 107 | 630 | 125 (12500) | 520 | 735 | 70,6 | 8 120 р. |
| 109 | ТС-626.00.000 - 108 | 720 | 22 (2200) | 465 | 855 | 79,5 | 9 140 р. |
| 110 | ТС-626.00.000 - 109 | 720 | 22 (2200) | 515 | 855 | 88,5 | 10 180 р. |
| 111 | ТС-626.00.000 - 110 | 720 | 22 (2200) | 565 | 855 | 97,3 | 11 190 р. |
| 112 | ТС-626.00.000 - 111 | 820 | 22 (2200) | 515 | 925 | 87,2 | 10 030 р. |
| 113 | ТС-626.00.000 - 112 | 820 | 22 (2200) | 565 | 925 | 87,9 | 10 110 р. |
| 114 | ТС-626.00.000 - 113 | 820 | 22 (2200) | 515 | 925 | 104,7 | 11 830 р. |
| 115 | ТС-626.00.000 - 114 | 920 | 360 (36000) | 565 | 1035 | 113,9 | 12 870 р. |
| 116 | ТС-626.00.000 - 115 | 920 | 360 (36000) | 615 | 1035 | 123,8 | 13 990 р. |
| 117 | ТС-626.00.000 - 116 | 920 | 360 (36000) | 665 | 1035 | 134,5 | 15 200 р. |
| 118 | ТС-626.00.000 - 117 | 1020 | 360 (36000) | 615 | 1145 | 155,1 | 17 530 р. |
| 119 | ТС-626.00.000 - 118 | 1020 | 360 (36000) | 665 | 1145 | 168.8 | 19 070 р. |
| 120 | ТС-626.00.000 - 119 | 1020 | 360 (36000) | 715 | 1145 | 187,8 | 21 220 р. |
| 121 | ТС-626.00.000 - 120 | 1220 | 480 (48000) | 715 | 1360 | 179,2 | 20 250 р. |
| 122 | ТС-626.00.000 - 121 | 1220 | 480 (48000) | 765 | 1360 | 193,5 | 21 870 р. |
| 123 | ТС-626.00.000 - 122 | 1220 | 480 (48000) | 815 | 1360 | 207,2 | 22 990 р. |
| 124 | ТС-626.00.000 - 123 | 1420 | 600 (60000) | 815 | 1575 | 193,9 | 21 910 р. |
| 125 | ТС-626.00.000 - 124 | 1420 | 600 (60000) | 865 | 1575 | 209,1 | 23 210 р. |
| 126 | ТС-626.00.000 - 125 | 1420 | 600 (60000) | 915 | 1575 | 225,8 | 25 070 р. |
| № | Наименование | Дн | Наибольшая вертикальная нагрузка кН (mc) | Высота, мм | Ширина, мм | Масса изделия, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|
| 1 | ТС-626.00.000 | 108 | 22 (2200) | 160 | 170 | 3,6 | 430 р. |
| 2 | ТС-626.00.000 - 001 | 108 | 22 (2200) | 210 | 170 | 4,4 | 530 р. |
| 3 | ТС-626.00.000 - 002 | 108 | 22 (2200) | 270 | 170 | 5,9 | 710 р. |
| 4 | ТС-626.00.000 - 003 | 133 | 22 (2200) | 167 | 190 | 4,7 | 570 р. |
| 5 | ТС-626.00.000 - 004 | 133 | 22 (2200) | 217 | 190 | 5,1 | 610 р. |
| 6 | ТС-626.00.000 - 005 | 133 | 22 (2200) | 267 | 190 | 5,9 | 710 р. |
| 7 | ТС-626.00.000 - 006 | 159 | 22 (2200) | 180 | 222 | 5,3 | 640 р. |
| 8 | ТС-626.00.000 - 007 | 159 | 22 (2200) | 230 | 222 | 6,2 | 750 р. |
| 9 | ТС-626.00.000 - 008 | 159 | 22 (2200) | 280 | 222 | 7,2 | 870 р. |
| 10 | ТС-626.00.000 - 009 | 194 | 22 (2200) | 200 | 232 | 6,5 | 780 р. |
| 11 | ТС-626.00.000 - 010 | 194 | 22 (2200) | 250 | 232 | 7,3 | 880 р. |
| 12 | ТС-626.00.000 - 011 | 194 | 22 (2200) | 300 | 232 | 8,3 | 1 000 р. |
| 13 | ТС-626.00.000 - 012 | 219 | 22 (2200) | 215 | 305 | 7,1 | 850 р. |
| 14 | ТС-626.00.000 - 013 | 219 | 22 (2200) | 265 | 305 | 8,1 | 970 р. |
| 15 | ТС-626.00.000 - 014 | 219 | 22 (2200) | 315 | 305 | 9,0 | 1 080 р. |
| 16 | ТС-626.00.000 - 015 | 273 | 22 (2200) | 240 | 355 | 8,3 | 1 000 р. |
| 17 | ТС-626.00.000 - 016 | 273 | 22 (2200) | 290 | 355 | 9,3 | 1 120 р. |
| 18 | ТС-626.00.000 - 017 | 273 | 22 (2200) | 340 | 355 | 10,2 | 1 190 р. |
| 19 | ТС-626.00.000 - 018 | 325 | 70 (7000) | 266 | 400 | 12,4 | 1 450 р. |
| 20 | ТС-626.00.000 - 019 | 325 | 70 (7000) | 316 | 400 | 13,8 | 1 620 р. |
| 21 | ТС-626.00.000 - 020 | 325 | 70 (7000) | 366 | 400 | 15,2 | 1 780 р. |
| 22 | ТС-626.00.000 - 021 | 377 | 70 (7000) | 292 | 475 | 13,5 | 1 580 р. |
| 23 | ТС-626.00.000 - 022 | 377 | 70 (7000) | 342 | 475 | 15,1 | 1 770 р. |
| 24 | ТС-626.00.000 - 023 | 377 | 70 (7000) | 392 | 475 | 16,4 | 1 920 р. |
| 25 | ТС-626.00.000 - 024 | 426 | 70 (7000) | 318 | 520 | 13,6 | 1 590 р. |
| 26 | ТС-626.00.000 - 025 | 426 | 70 (7000) | 368 | 520 | 16,1 | 1 880 р. |
| 27 | ТС-626.00.000 - 026 | 426 | 70 (7000) | 418 | 520 | 17,4 | 2 040 р. |
| 28 | ТС-626.00.000 - 027 | 480 | 125 (12500) | 345 | 565 | 23,4 | 2 740 р. |
| 29 | ТС-626.00.000 - 028 | 480 | 125 (12500) | 395 | 565 | 25,9 | 3 030 р. |
| 30 | ТС-626.00.000 - 029 | 480 | 125 (12500) | 445 | 565 | 28,4 | 3 320 р. |
| 31 | ТС-626.00.000 - 030 | 530 | 125 (12500) | 370 | 620 | 23,7 | 2 770 р. |
| 32 | ТС-626.00.000 - 031 | 530 | 125 (12500) | 420 | 620 | 26,2 | 3 070 р. |
| 33 | ТС-626.00.000 - 032 | 530 | 125 (12500) | 470 | 620 | 28,7 | 3 360 р. |
| 34 | ТС-626.00.000 - 033 | 630 | 125 (12500) | 420 | 735 | 27,0 | 3 160 р. |
| 35 | ТС-626.00.000 - 034 | 630 | 125 (12500) | 470 | 735 | 29,5 | 3 450 р. |
| 36 | ТС-626.00.000 - 035 | 630 | 125 (12500) | 520 | 735 | 32,2 | 3 700 р. |
| 37 | ТС-626.00.000 - 036 | 194 | 22 (2200) | 200 | 232 | 19,5 | 2 280 р. |
| 38 | ТС-626.00.000 - 037 | 194 | 22 (2200) | 250 | 232 | 12,3 | 1 440 р. |
| 39 | ТС-626.00.000 - 038 | 194 | 22 (2200) | 300 | 232 | 14,1 | 1 650 р. |
| 40 | ТС-626.00.000 - 039 | 219 | 22 (2200) | 215 | 305 | 11,9 | 1 390 р. |
| 41 | ТС-626.00.000 - 040 | 219 | 22 (2200) | 265 | 305 | 12,8 | 1 500 р. |
| 42 | ТС-626.00.000 - 041 | 219 | 22 (2200) | 315 | 305 | 15,4 | 1 800 р. |
| 43 | ТС-626.00.000 - 042 | 273 | 22 (2200) | 240 | 355 | 12,7 | 1 490 р. |
| 44 | ТС-626.00.000 - 043 | 273 | 22 (2200) | 290 | 355 | 14,7 | 1 720 р. |
| 45 | ТС-626.00.000 - 044 | 273 | 22 (2200) | 340 | 355 | 16,4 | 1 920 р. |
| 46 | ТС-626.00.000 - 045 | 325 | 70 (7000) | 265 | 400 | 19,5 | 2 280 р. |
| 47 | ТС-626.00.000 - 046 | 325 | 70 (7000) | 315 | 400 | 21,8 | 2 550 р. |
| 48 | ТС-626.00.000 - 047 | 325 | 70 (7000) | 365 | 400 | 24,2 | 2 830 р. |
| 49 | ТС-626.00.000 - 048 | 377 | 70 (7000) | 292 | 475 | 20,8 | 2 430 р. |
| 50 | ТС-626.00.000 - 049 | 377 | 70 (7000) | 342 | 475 | 23,7 | 2 770 р. |
| 51 | ТС-626.00.000 - 050 | 377 | 70 (7000) | 392 | 475 | 25,5 | 2 980 р. |
| 52 | ТС-626.00.000 - 051 | 426 | 70 (7000) | 318 | 520 | 22,7 | 2 660 р. |
| 53 | ТС-626.00.000 - 052 | 426 | 70 (7000) | 368 | 520 | 25,2 | 2 950 р. |
| 54 | ТС-626.00.000 - 053 | 426 | 70 (7000) | 418 | 520 | 27,5 | 3 220 р. |
| 55 | ТС-626.00.000 - 054 | 480 | 125 (12500) | 345 | 565 | 35,9 | 4 130 р. |
| 56 | ТС-626.00.000 - 055 | 480 | 125 (12500) | 395 | 565 | 40,0 | 4 600 р. |
| 57 | ТС-626.00.000 - 056 | 480 | 125 (12500) | 445 | 565 | 44,3 | 5 090 р. |
| 58 | ТС-626.00.000 - 057 | 530 | 125 (12500) | 370 | 620 | 36,3 | 4 180 р. |
| 59 | ТС-626.00.000 - 058 | 530 | 125 (12500) | 420 | 620 | 41,4 | 4 760 р. |
| 60 | ТС-626.00.000 - 059 | 530 | 125 (12500) | 470 | 620 | 45,5 | 5 230 р. |
| 61 | ТС-626.00.000 - 060 | 630 | 125 (12500) | 420 | 735 | 46,5 | 5 350 р. |
| 62 | ТС-626.00.000 - 061 | 630 | 125 (12500) | 470 | 735 | 49,7 | 5 720 р. |
| 63 | ТС-626.00.000 - 062 | 630 | 125 (12500) | 420 | 735 | 53,9 | 6 200 р. |
| 64 | ТС-626.00.000 - 063 | 720 | 22 (2200) | 470 | 835 | 59,6 | 6 850 р. |
| 65 | ТС-626.00.000 - 064 | 720 | 22 (2200) | 520 | 835 | 65,3 | 7 510 р. |
| 66 | ТС-626.00.000 - 065 | 720 | 22 (2200) | 465 | 835 | 70,8 | 8 140 р. |
| 67 | ТС-626.00.000 - 066 | 820 | 22 (2200) | 515 | 925 | 67,7 | 7 790 р. |
| 68 | ТС-626.00.000 - 067 | 820 | 22 (2200) | 565 | 925 | 70,8 | 8 140 р. |
| 69 | ТС-626.00.000 - 068 | 820 | 22 (2200) | 615 | 925 | 78,9 | 9 070 р. |
| 70 | ТС-626.00.000 - 069 | 920 | 360 (36000) | 565 | 1085 | 94,8 | 10 900 р. |
| 71 | ТС-626.00.000 - 070 | 920 | 360 (36000) | 615 | 1085 | 101,5 | 11 470 р. |
| 72 | ТС-626.00.000 - 071 | 920 | 360 (36000) | 665 | 1085 | 108,2 | 12 230 р. |
| 73 | ТС-626.00.000 - 072 | 1020 | 360 (36000) | 615 | 1145 | 122,5 | 13 840 р. |
| 74 | ТС-626.00.000 - 073 | 1020 | 360 (36000) | 665 | 1145 | 129,9 | 14 680 р. |
| 75 | ТС-626.00.000 - 074 | 1020 | 360 (36000) | 715 | 1145 | 140,7 | 15 900 р. |
| 76 | ТС-626.00.000 - 075 | 1220 | 480 (48000) | 715 | 1360 | 148,3 | 16 760 р. |
| 77 | ТС-626.00.000 - 076 | 1220 | 480 (48000) | 765 | 1360 | 156,9 | 17 730 р. |
| 78 | ТС-626.00.000 - 077 | 1220 | 480 (48000) | 815 | 1360 | 166,0 | 18 760 р. |
| 79 | ТС-626.00.000 - 078 | 1420 | 600 (60000) | 815 | 1575 | 163,8 | 18 510 р. |
| 80 | ТС-626.00.000 - 079 | 1420 | 600 (60000) | 865 | 1575 | 173,8 | 19 640 р. |
| 81 | ТС-626.00.000 - 080 | 1420 | 600 (60000) | 915 | 1575 | 184.8 | 20 880 р. |
| 82 | ТС-626.00.000 - 081 | 194 | 22 (2200) | 200 | 232 | 15,9 | 1 860 р. |
| 83 | ТС-626.00.000 - 082 | 194 | 22 (2200) | 250 | 232 | 18,9 | 2 210 р. |
| 84 | ТС-626.00.000 - 083 | 194 | 22 (2200) | 300 | 232 | 22,0 | 2 570 р. |
