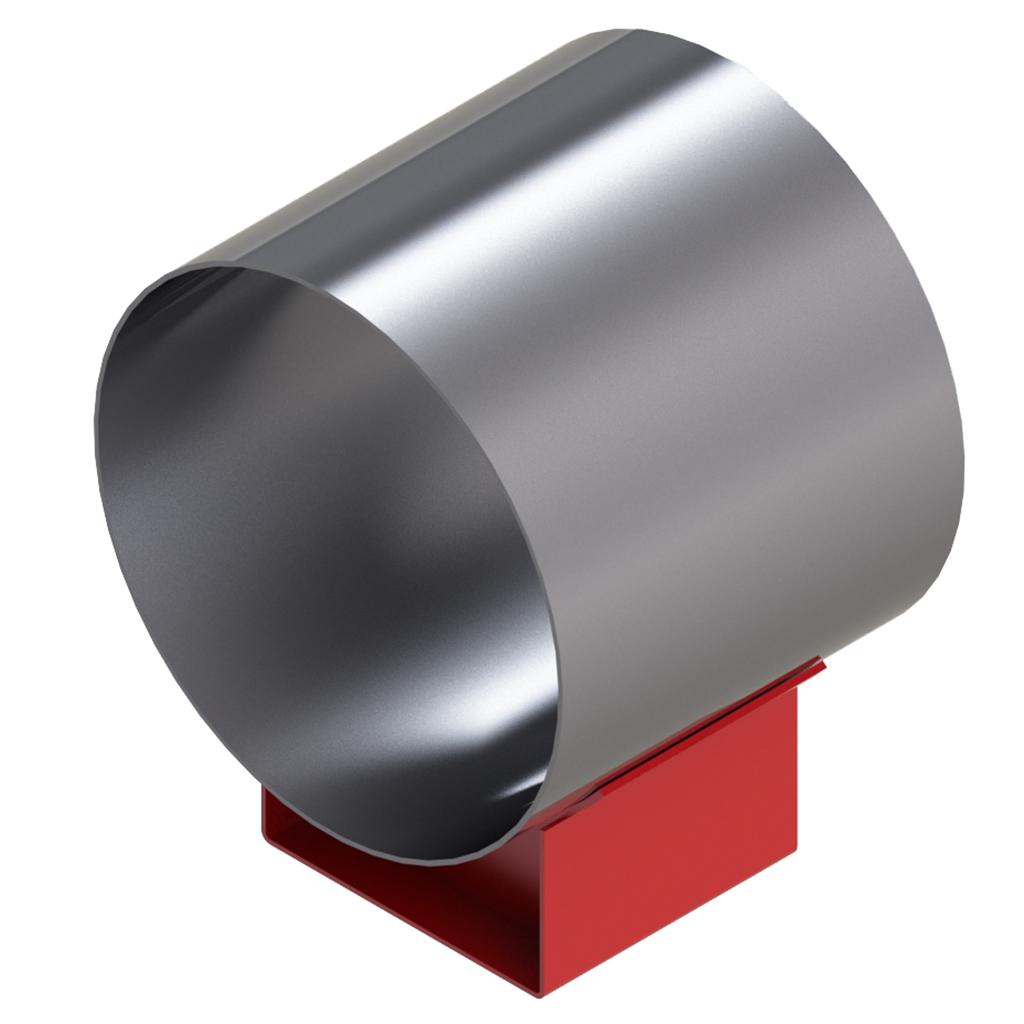

Опора скользящая приварная ТС-624.000

• Форма заказа

Опоры скользящие приварные ТС-624.000



Опора трубопровода ТС-624 по серии 5.903-13 - это конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.

№	Наименование	Дн	Наибольшая вертикальная нагрузка кН (mc)	Высота, мм	Ширина, мм	Длина, мм	Масса изделия, кг	Стоимость за ед., руб.*
1	ТС-624.000	194	22 (2200)	18	180	170	4	480 р.
2	ТС-624.000 - 001	194	22 (2200)	198	180	170	5	600 р.
3	ТС-624.000 - 002	194	22 (2200)	248	180	170	6	720 р.
4	ТС-624.000 - 003	219	22 (2200)	136	180	170	5	600 р.
5	ТС-624.000 - 004	219	22 (2200)	186	180	170	6	720 р.
6	ТС-624.000 - 005	219	22 (2200)	236	180	170	7	840 р.
7	ТС-624.000 - 006	273	22 (2200)	126	180	170	5	600 р.
8	ТС-624.000 - 007	273	22 (2200)	176	180	170	6	720 р.
9	ТС-624.000 - 008	273	22 (2200)	226	180	170	7	840 р.
10	ТС-624.000 - 009	325	70 (7000)	165	280	170	8	960 р.
11	ТС-624.000 - 010	325	70 (7000)	216	280	170	10	1 170 р.
12	ТС-624.000 - 011	325	70 (7000)	265	280	170	11	1 290 р.
13	ТС-624.000 - 012	377	70 (7000)	152	280	170	9	1 080 р.
14	ТС-624.000 - 013	377	70 (7000)	202	280	170	9	1 080 р.
15	ТС-624.000 - 014	377	70 (7000)	252	280	170	10	1 170 р.
16	ТС-624.000 - 015	426	70 (7000)	142	280	170	5	600 р.
17	ТС-624.000 - 016	426	70 (7000)	192	280	170	13	1 520 р.
18	ТС-624.000 - 017	426	70 (7000)	242	280	170	15	1 760 р.
19	ТС-624.000 - 018	480	125 (12500)	174	380	170	13	1 520 р.
20	ТС-624.000 - 019	480	125 (12500)	224	380	170	19	2 220 р.
21	ТС-624.000 - 020	480	125 (12500)	274	380	170	22	2 570 р.
22	ТС-624.000 - 021	530	125 (12500)	-	380	170	16	1 870 р.
23	ТС-624.000 - 022	530	125 (12500)	-	380	170	19	2 220 р.
24	ТС-624.000 - 023	530	125 (12500)	-	380	170	21	2 460 р.
25	ТС-624.000 - 024	630	125 (12500)	-	380	170	17	1 990 р.
26	ТС-624.000 - 025	630	125 (12500)	-	380	170	20	2 340 р.
27	ТС-624.000 - 026	630	125 (12500)	-	380	170	22	2 570 р.
28	ТС-624.000 - 027	194	22 (2200)	165	180	340	7	840 р.
29	ТС-624.000 - 028	194	22 (2200)	215	180	340	9	1 080 р.
30	ТС-624.000 - 029	194	22 (2200)	265	180	340	11	1 290 р.
31	ТС-624.000 - 030	219	22 (2200)	152	180	340	8	960 р.
32	ТС-624.000 - 031	219	22 (2200)	202	180	340	9	1 080 р.
33	ТС-624.000 - 032	219	22 (2200)	252	180	340	11	1 290 р.
34	ТС-624.000 - 033	273	22 (2200)	142	180	340	8	960 р.
35	ТС-624.000 - 034	273	22 (2200)	192	180	340	9	1 080 р.
36	ТС-624.000 - 035	273	22 (2200)	242	180	340	11	1 290 р.
37	ТС-624.000 - 036	325	70 (7000)	174	280	340	12	1 410 р.
38	ТС-624.000 - 037	325	70 (7000)	224	280	340	14	1 640 р.
39	ТС-624.000 - 038	325	70 (7000)	274	280	340	16	1 870 р.
40	ТС-624.000 - 039	377	70 (7000)	164	280	340	11	1 290 р.
41	ТС-624.000 - 040	377	70 (7000)	214	280	340	14	1 640 р.
42	ТС-624.000 - 041	377	70 (7000)	264	280	340	16	1 870 р.
43	ТС-624.000 - 042	426	70 (7000)	142	280	340	14	1 640 р.
44	ТС-624.000 - 043	426	70 (7000)	192	280	340	17	1 990 р.
45	ТС-624.000 - 044	426	70 (7000)	242	280	340	19	2 220 р.
46	ТС-624.000 - 045	480	125 (12500)	174	380	340	24	2 810 р.
47	ТС-624.000 - 046	480	125 (12500)	224	380	340	28	3 280 р.
48	ТС-624.000 - 047	480	125 (12500)	274	380	340	32	3 680 р.
49	ТС-624.000 - 048	530	125 (12500)	164	380	340	23	2 690 р.
50	ТС-624.000 - 049	530	125 (12500)	214	380	340	27	3 160 р.
51	ТС-624.000 - 050	530	125 (12500)	264	380	340	32	3 680 р.
52	ТС-624.000 - 051	630	125 (12500)	150	380	340	24	2 810 р.
53	ТС-624.000 - 052	630	125 (12500)	200	380	340	28	3 280 р.
54	ТС-624.000 - 053	630	125 (12500)	250	380	340	32	3 680 р.
55	ТС-624.000 - 054	720	22 (2200)	185	500	340	35	4 030 р.
56	ТС-624.000 - 055	720	22 (2200)	235	500	340	41	4 720 р.
57	ТС-624.000 - 056	720	22 (2200)	285	500	340	46	5 290 р.
58	ТС-624.000 - 057	820	22 (2200)	172	500	340	40	4 600 р.
59	ТС-624.000 - 058	820	22 (2200)	222	500	340	45	5 180 р.
60	ТС-624.000 - 059	820	22 (2200)	272	500	340	51	5 870 р.
61	ТС-624.000 - 060	920	360 (36000)	158	500	340	50	5 750 р.
62	ТС-624.000 - 061	920	360 (36000)	208	500	340	54	6 210 р.
63	ТС-624.000 - 062	920	360 (36000)	258	500	340	60	6 900 р.
64	ТС-624.000 - 063	1020	360 (36000)	218	700	340	69	7 940 р.
65	ТС-624.000 - 064	1020	360 (36000)	268	700	340	78	8 970 р.
66	ТС-624.000 - 065	1020	360 (36000)	318	700	340	87	10 010 р.
67	ТС-624.000 - 066	1220	480 (48000)	195	700	340	77	8 860 р.
68	ТС-624.000 - 067	1220	480 (48000)	245	700	340	85	9 780 р.
69	ТС-624.000 - 068	1220	480 (48000)	295	700	340	94	10 810 р.
70	ТС-624.000 - 069	1420	600 (60000)	172	700	340	74	8 510 р.
71	ТС-624.000 - 070	1420	600 (60000)	222	700	340	84	9 660 р.
72	ТС-624.000 - 071	1420	600 (60000)	272	700	340	95	10 930 р.
73	ТС-624.000 - 072	194	22 (2200)	148	180	680	13	1 520 р.
74	ТС-624.000 - 073	194	22 (2200)	198	180	680	16	1 870 р.
75	ТС-624.000 - 074	194	22 (2200)	248	180	680	19	2 220 р.
76	ТС-624.000 - 075	219	22 (2200)	136	180	680	13	1 520 р.
77	ТС-624.000 - 076	219	22 (2200)	186	180	680	16	1 870 р.
78	ТС-624.000 - 077	219	22 (2200)	236	180	680	19	2 220 р.
79	ТС-624.000 - 078	273	22 (2200)	125	180	680	13	1 520 р.
80	ТС-624.000 - 079	273	22 (2200)	175	180	680	16	1 870 р.
81	ТС-624.000 - 080	273	22 (2200)	225	180	680	18	2 110 р.
82	ТС-624.000 - 081	325	70 (7000)	165	280	680	19	2 220 р.
83	ТС-624.000 - 082	325	70 (7000)	215	280	680	23	2 690 р.
84	ТС-624.000 - 083	325	70 (7000)	265	280	680	26	3 040 р.
85	ТС-624.000 - 084	377	70 (7000)	152	280	680	18	2 110 р.
86	ТС-624.000 - 085	377	70 (7000)	202	280	680	22	2 570 р.
87	ТС-624.000 - 086	377	70 (7000)	252	280	680	26	3 040 р.
88	ТС-624.000 - 087	426	70 (7000)	145	280	680	21	2 460 р.
89	ТС-624.000 - 088	426	70 (7000)	195	280	680	25	2 930 р.
90	ТС-624.000 - 089	426	70 (7000)	245	280	680	29	3 390 р.
91	ТС-624.000 - 090	480	125 (12500)	178	380	680	36	4 140 р.
92	ТС-624.000 - 091	480	125 (12500)	228	380	680	43	4 950 р.
93	ТС-624.000 - 092	480	125 (12500)	278	380	680	50	5 750 р.
94	ТС-624.000 - 093	530	125 (12500)	154	380	680	36	4 140 р.
95	ТС-624.000 - 094	530	125 (12500)	214	380	680	42	4 830 р.
96	ТС-624.000 - 095	530	125 (12500)	26	380	680	49	5 640 р.
97	ТС-624.000 - 096	630	125 (12500)	150	380	680	35	4 030 р.
98	ТС-624.000 - 097	630	125 (12500)	200	380	680	42	4 830 р.
99	ТС-624.000 - 098	630	125 (12500)	250	380	680	49	5 640 р.
100	ТС-624.000 - 099	720	225 (22500)	185	500	680	55	6 330 р.
101	ТС-624.000 - 100	720	225 (22500)	235	500	680	64	7 360 р.
102	опора ТС-624.000 - 101	720	225 (22500)	285	500	680	73	8 400 р.
103	ТС-624.000 - 102	820	225 (22500)	172	500	680	59	6 790 р.
104	ТС-624.000 - 103	820	225 (22500)	222	500	680	68	7 820 р.
105	ТС-624.000 - 104	820	225 (22500)	272	500	680	77	8 860 р.
106	ТС-624.000 - 105	920	360 (36000)	158	500	680	65	7 480 р.
107	ТС-624.000 - 106	920	360 (36000)	208	500	680	74	8 510 р.
108	ТС-624.000 - 107	920	360 (36000)	258	500	680	84	9 660 р.
109	ТС-624.000 - 108	1020	360 (36000)	218	50	680	101	11 420 р.
110	ТС-624.000 - 109	1020	360 (36000)	268	50	680	115	12 990 р.
111	ТС-624.000 - 110	1020	360 (36000)	318	50	680	129	14 580 р.
112	ТС-624.000 - 111	1220	360 (36000)	195	70	680	107	12 090 р.
113	ТС-624.000 - 112	1220	480 (48000)	245	70	680	121	13 670 р.
114	ТС-624.000 - 113	1220	480 (48000)	295	70	680	135	15 260 р.
115	ТС-624.000 - 114	1420	360 (36000)	172	70	680	105	11 870 р.
116	ТС-624.000 - 115	1420	600 (60000)	228	70	680	120	13 560 р.
117	ТС-624.000 - 116	1420	600 (60000)	272	70	680	137	15 480 р.
